バーテックスノーマル
前回、スムースシェーディングとフラットシェーディングについて学習しました。
フラットシェーディングは、各ポリゴンフェースの陰影を正確に計算したものでしたね。カクカクしています。
そして、スムースシェーディングは、うその陰影(擬似的な陰影)だということを学習しました。
しかし、擬似的な陰影って一体どういうことなんでしょうね?
それを理解するには、ノーマルというアトリビュートを知っておく必要があります。
ノーマルは、法線と訳されます。と書かれても文字だけでは意味がわかりませんよね。
この章では、ノーマル(法線)について学習しようと思います。
今回は、ちょっと難しいかもしれません。何回も読んでしっかり理解するようにしてくださいね。

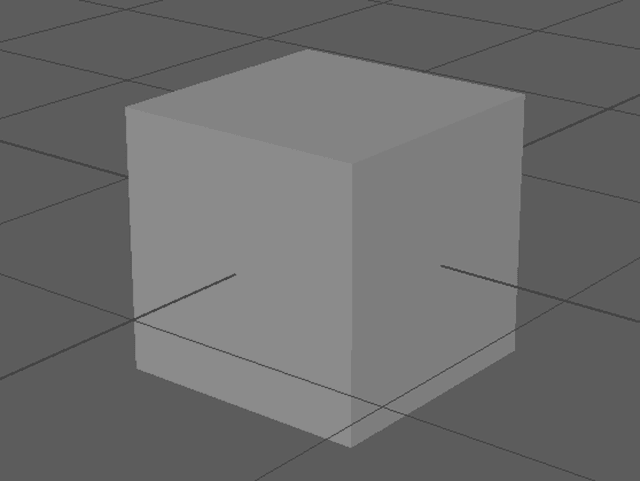

ポリゴンのキューブを作成してください(pCube1)
pCube1は、フラットシェーディングになっています。カクカクしていますね。
![MAYA pCube1 MAYA pCube1](http://custom-images.strikinglycdn.com/res/hrscywv4p/image/upload/c_limit,fl_lossy,h_9000,w_1200,f_auto,q_auto/1099510/b141c161abd34fcbb1e68eaa65cdff84_tzezab.bmp)

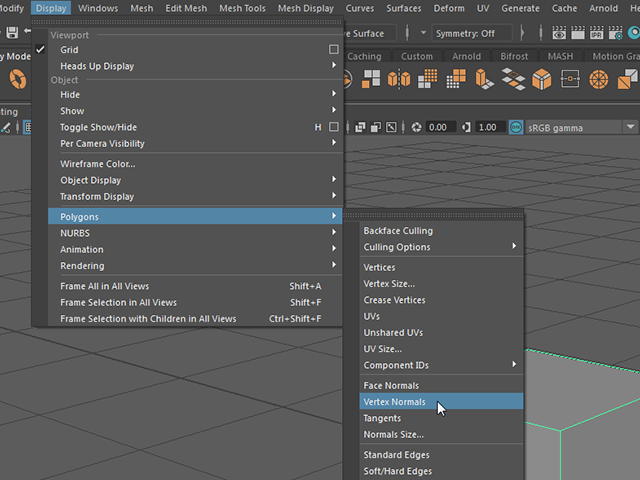

pCube1を選択して、Display→Polygons→Vertex Nomalsを実行してください。
![MAYA Vertex Nomals MAYA Vertex Nomals](http://custom-images.strikinglycdn.com/res/hrscywv4p/image/upload/c_limit,fl_lossy,h_9000,w_1200,f_auto,q_auto/1099510/maya_kiso07_normal_fig02_qn5jph.bmp)

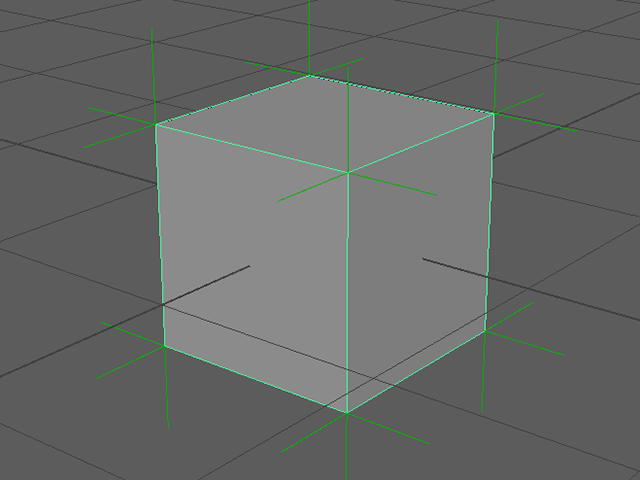

各バーテックスに緑の線が表示されました。
これがノーマル(法線)です。正確に言うとバーテックスノーマルです。
バーテックスノーマルは、各バーテックスが持っている情報です。
と書かれてもよくわかりませんよね。さらに続けていきましょう。
![MAYA Vertex Nomals MAYA Vertex Nomals](http://custom-images.strikinglycdn.com/res/hrscywv4p/image/upload/c_limit,fl_lossy,h_9000,w_1200,f_auto,q_auto/1099510/maya_kiso07_normal_fig03_oksjt5.bmp)

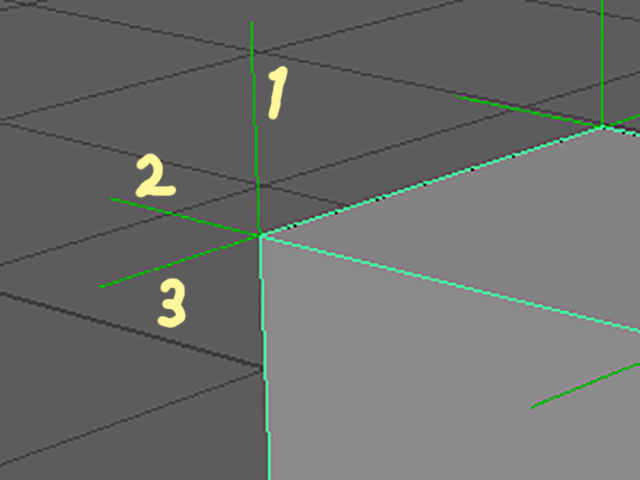

各バーテックスには、3つのバーテックスノーマルが表示されています。
![MAYA Vertex Nomals MAYA Vertex Nomals](http://custom-images.strikinglycdn.com/res/hrscywv4p/image/upload/c_limit,fl_lossy,h_9000,w_1200,f_auto,q_auto/1099510/maya_kiso07_normal_fig04_oubqko.bmp)

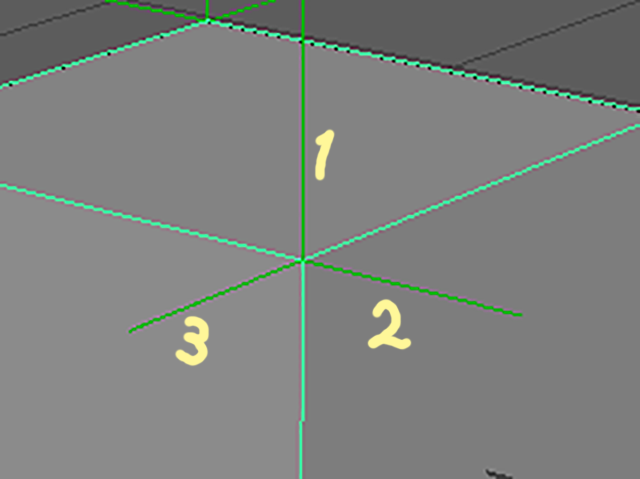

1つのバーテックスは、関連するポリゴンフェースの数だけバーテックスノーマルを持つことができます。
この場合は、1つのバーテックスに、3つのフェースが隣接しているので、3つのバーテックスノーマルがあるのです。まあ、そういうものだと思っておいてください。
![MAYA Vertex Nomals MAYA Vertex Nomals](http://custom-images.strikinglycdn.com/res/hrscywv4p/image/upload/c_limit,fl_lossy,h_9000,w_1200,f_auto,q_auto/1099510/maya_kiso07_normal_fig05_bllsqs.bmp)
バーテックスノーマルの向きを確認しようと思います。

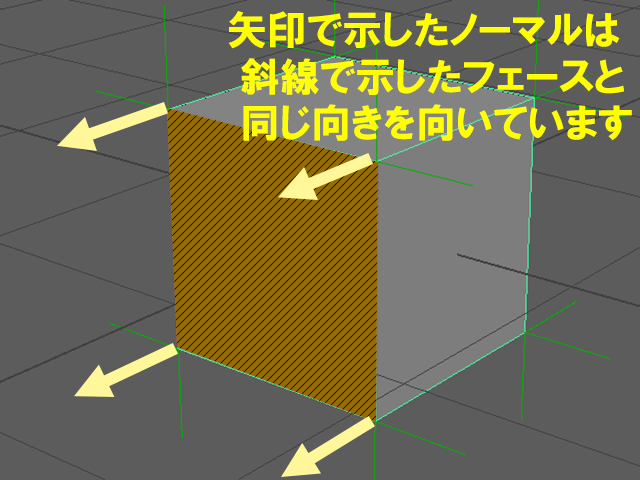

バーテックスノーマルの向きが、関連するポリゴンフェースの向きと同じ向きを向いていることを確認してください。
![MAYA Vertex Nomals MAYA Vertex Nomals](http://custom-images.strikinglycdn.com/res/hrscywv4p/image/upload/c_limit,fl_lossy,h_9000,w_1200,f_auto,q_auto/1099510/maya_kiso07_normal_fig06_effqsy.bmp)
![MAYA Vertex Nomals MAYA Vertex Nomals](http://custom-images.strikinglycdn.com/res/hrscywv4p/image/upload/c_limit,fl_lossy,h_9000,w_1200,f_auto,q_auto/1099510/maya_kiso07_normal_fig07_upkn5b.bmp)

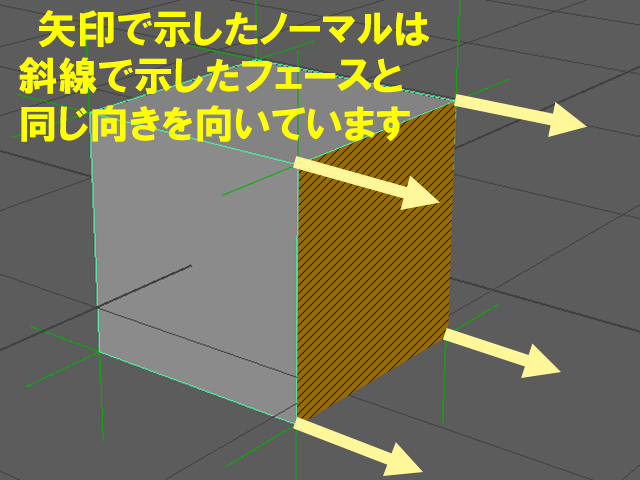

6面体なので、6つのフェースがこのようになっています。
このように、フラットシェーディングでは、バーテックスノーマルは、関連するポリゴンフェースの向きと同じ向きを向いています。
これは、ポリゴンフェースの陰影を、その向きのまま正確に計算しなさいとMAYAに指令を出しているんだなあと思っておいてください。
だから、MAYA君は、はいわかったよーといった感じで、ポリゴンの向きの通りに正確に陰影を計算して表示しているのです。だから、カクカクしているのです。
このように、バーテックスノーマルの向きによってオブジェクトの陰影をどうするのか、MAYA君は判断しているんですね。
そして、このノーマルの向きを変更することもできちゃうんですね。ポリゴンの向きと違う方向に向かせちゃったりして、うその陰影も表示できちゃうんです。
うその陰影! そうです。スムースシェーディングのことです。
この後、スムースシェーディングの場合は、バーテックスノーマルがどうなっているのか学習しようと思います。
なんとなくわかってきたでしょうか? よくわからなくてもいいですよ。さらに続けていきましょう!
pCube1を選択してください。
Normals→Soften Edge(MAYA2015以前)
Mesh Display→Soften Edge(MAYA2016以降)
を実行してください。
なんか、やばくないっすか、この陰影。
とりあえず陰影については後にして、バーテックスノーマルを確認してください。

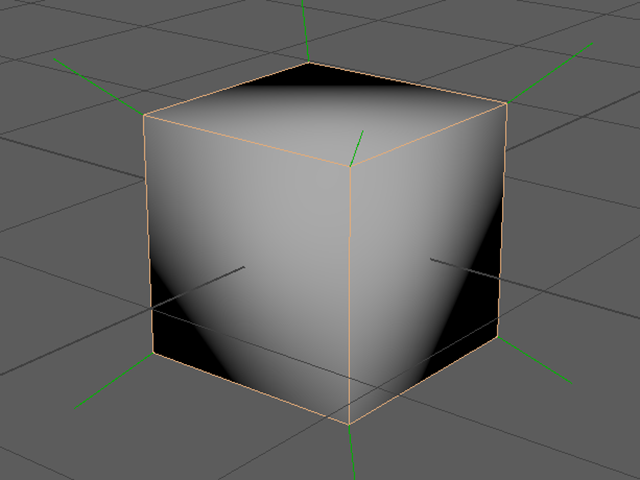

スムースシェーディング時のノーマルは、次の画のように表示されます。
![MAYA Soften Edge MAYA Soften Edge](http://custom-images.strikinglycdn.com/res/hrscywv4p/image/upload/c_limit,fl_lossy,h_9000,w_1200,f_auto,q_auto/1099510/maya_kiso07_normal_fig08_ktvfqk.bmp)

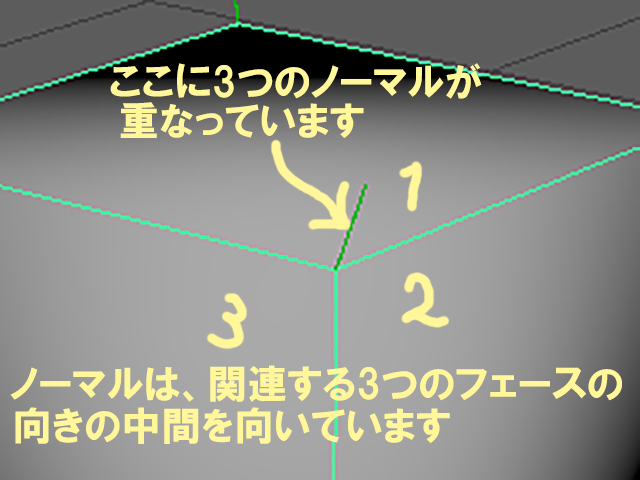

スムースシェーディングの場合は、各バーテックスのバーテックスノーマルは、関連しているフェースの向きの中間となる向きに統一されるんですね。
1つのバーテックスにバーテックスノーマルが1つしかないわけではありません。
関連するフェースの数だけバーテックスノーマルはあるんですが、同じ方向を向いているので一本に見えるんですね。
![MAYA Soften Edge MAYA Soften Edge](http://custom-images.strikinglycdn.com/res/hrscywv4p/image/upload/c_limit,fl_lossy,h_9000,w_1200,f_auto,q_auto/1099510/maya_kiso07_normal_fig09_u2tow3.bmp)

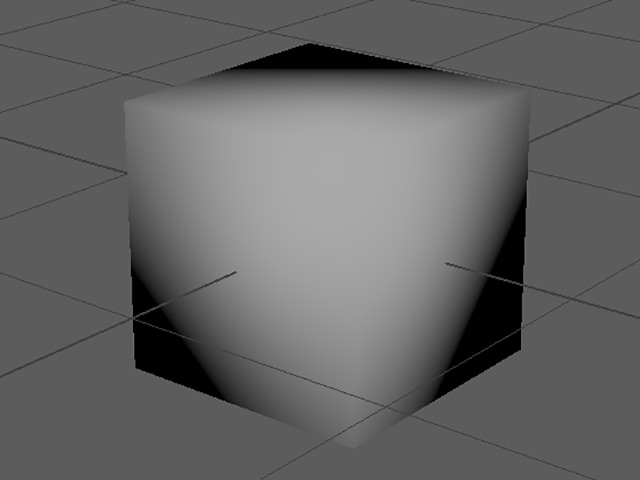

選択を解除して、陰影を確認してください。
カクカクした感じが無くなってなめらかな陰影になっています。
キューブの場合は、ちょっと不自然な陰影ですね。
各フェースは平面です。
しかし、わかりにくいかもしれませんが、フェースの中心からバーテックスのある端に向かってフェースが傾いているかのような陰影になっているんですね。
これは、うその陰影(擬似的な陰影)です。
各フェースの陰影は、バーテックスに近いところほど、そのバーテックスノーマルの向きに向いているかのような陰影になっているんです。まだちょっとわかりにくいですね。
![MAYA Soften Edge MAYA Soften Edge](http://custom-images.strikinglycdn.com/res/hrscywv4p/image/upload/c_limit,fl_lossy,h_9000,w_1200,f_auto,q_auto/1099510/maya_kiso07_normal_fig10_klz3we.bmp)

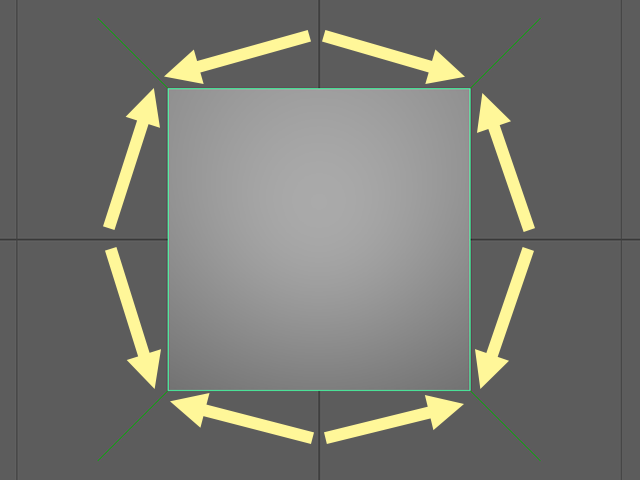

正面から見た図でイメージすると、陰影は、次の画のようになっています。
各フェースは平面ですが、矢印の向きに向かってノーマルの向きになるまで、面が傾いているというか湾曲しているかのような陰影になっているんですね。
![MAYA Soften Edge MAYA Soften Edge](http://custom-images.strikinglycdn.com/res/hrscywv4p/image/upload/c_limit,fl_lossy,h_9000,w_1200,f_auto,q_auto/1099510/maya_kiso07_normal_fig11_ftwfkz.bmp)
全体的に丸みがあるような陰影になっているんですが、キューブの場合は、フェースとフェースが90度で隣接していて角度が大きいので、陰影に違和感があるというか、ちょっと無理があるわけですね。
これが球体だったら、あまり違和感がないんですね。
チョコでもたべて一休みしましょう。
![choco choco](http://custom-images.strikinglycdn.com/res/hrscywv4p/image/upload/c_limit,fl_lossy,h_9000,w_1200,f_auto,q_auto/1099510/f496fb8c-d687-4843-ad6b-592bd5e0f108_f9dfvi.jpg)
pCube1を選択してください。

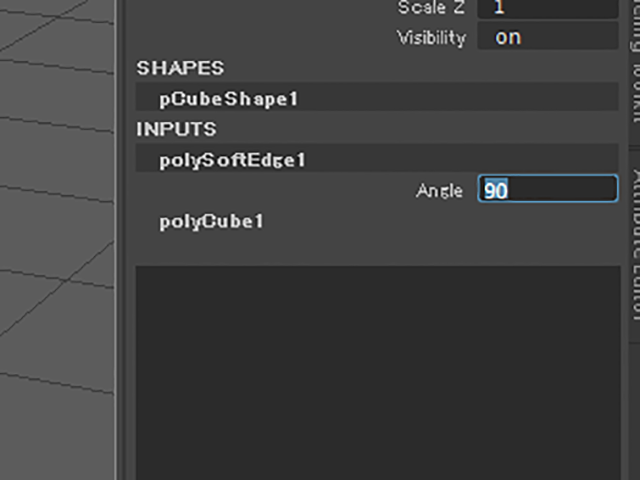

CBのINPUTS欄でpolySoftEdge1のAngleを90に設定してください。
![MAYA polySoftEdge1 MAYA polySoftEdge1](http://custom-images.strikinglycdn.com/res/hrscywv4p/image/upload/c_limit,fl_lossy,h_9000,w_1200,f_auto,q_auto/1099510/maya_kiso07_normal_fig12_uvdgsc.bmp)

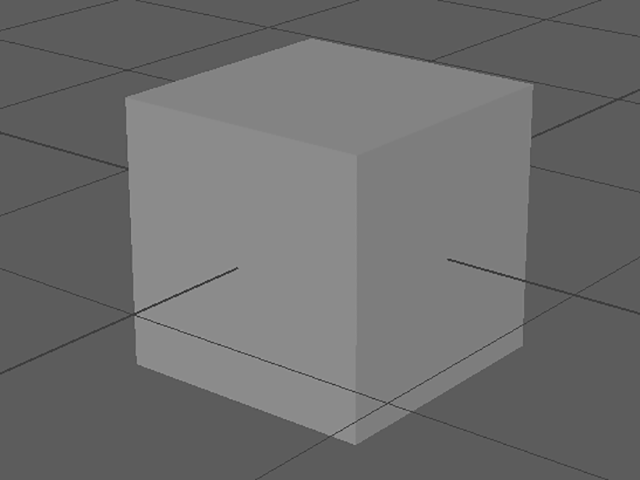

フラットシェーディングになりました。
![MAYA Harden Edge MAYA Harden Edge](http://custom-images.strikinglycdn.com/res/hrscywv4p/image/upload/c_limit,fl_lossy,h_9000,w_1200,f_auto,q_auto/1099510/maya_kiso07_normal_fig13_opsdjb.bmp)
polySoftEdge1のAngleを91に設定してください。
スムースシェーディングになりました。
![MAYA Soften Edge MAYA Soften Edge](http://custom-images.strikinglycdn.com/res/hrscywv4p/image/upload/c_limit,fl_lossy,h_9000,w_1200,f_auto,q_auto/1099510/maya_kiso07_normal_fig10_dxxd2s.bmp)
隣接しているフェースとフェースの角度が、Angle値よりも大きい場合はフラットシェーディングになります。
今は、このAngleの値については、深く考えなくていいです。
Angleを180にすると、スムースシェーディングになる。
Angleを0にすると、フラットシェーディングになる。
と覚えておいてください。
このように、後からでもヒストリーのアトリビュートを編集して、シェーディングを切り替えることができるんですね。
pCube1を選択して、Display→Polygons→Vertex Nomalsを実行してください。
バーテックスノーマルを非表示にすることができました。
スムースシェーディングは、擬似的な陰影です。ポリゴン数を増やしたわけではないので、オブジェクトのシルエットは変わりません。
球体で確認してみようと思います。
File→New Sceneを実行して、MAYAを新規シーンにしてください。
ポリゴンの球体を作成してください(pSphere1)

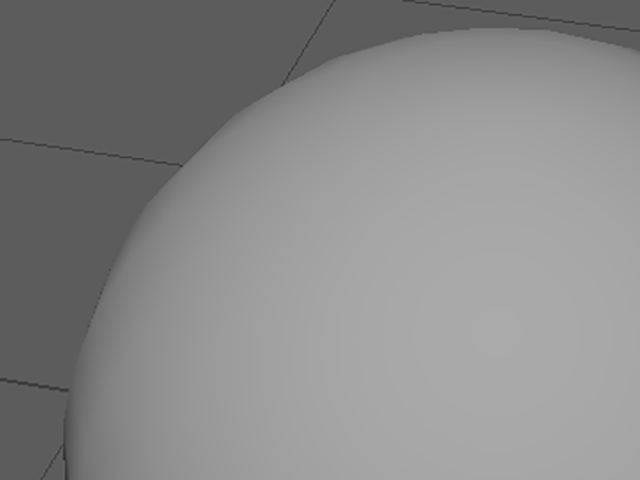

球体の場合も、表面の陰影はなめらかですが、よく見るとシルエットはカクカクしていますね。
![MAYA pSphere1 MAYA pSphere1](http://custom-images.strikinglycdn.com/res/hrscywv4p/image/upload/c_limit,fl_lossy,h_9000,w_1200,f_auto,q_auto/1099510/maya_kiso07_normal_fig14_df0fqj.bmp)
ポリゴンの球体のバーテックスノーマルを確認しようと思います。
pSphere1を選択して、Display→Polygons→Vertex Nomalsを実行してください。

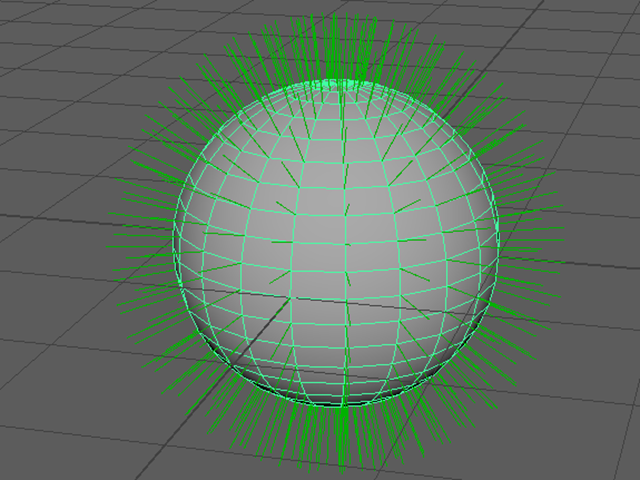

ポリゴンの球体の場合は、スムースシェーディング時のノーマルは、次の画のように表示されます。
![MAYA Vertex Nomals MAYA Vertex Nomals](http://custom-images.strikinglycdn.com/res/hrscywv4p/image/upload/c_limit,fl_lossy,h_9000,w_1200,f_auto,q_auto/1099510/maya_kiso07_normal_fig15_yqcikh.bmp)
Normals→Harden Edge(MAYA2015以前)
Mesh Display→Harden Edge(MAYA2016以降)
を実行してください。

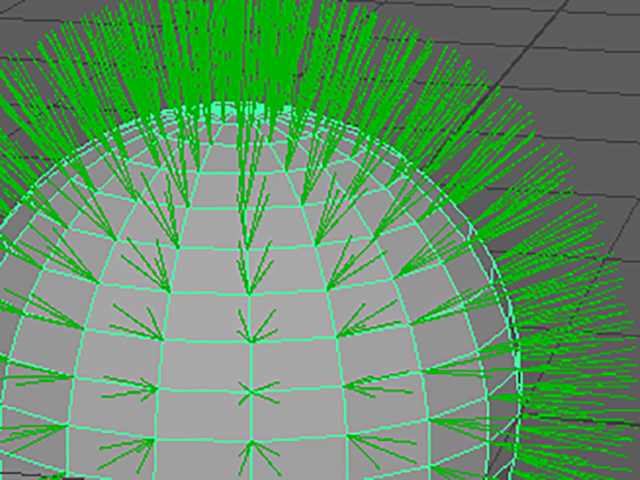

フラットシェーディング時のバーテックスノーマルは、次の画のように表示されます。
1つのバーテックスは、関連するポリゴンフェースの数だけバーテックスノーマルを持っているので、各バーテックスには、4つのバーテックスノーマルが表示されています。
![MAYA Vertex Nomals MAYA Vertex Nomals](http://custom-images.strikinglycdn.com/res/hrscywv4p/image/upload/c_limit,fl_lossy,h_9000,w_1200,f_auto,q_auto/1099510/maya_kiso07_normal_fig16_rerimk.bmp)

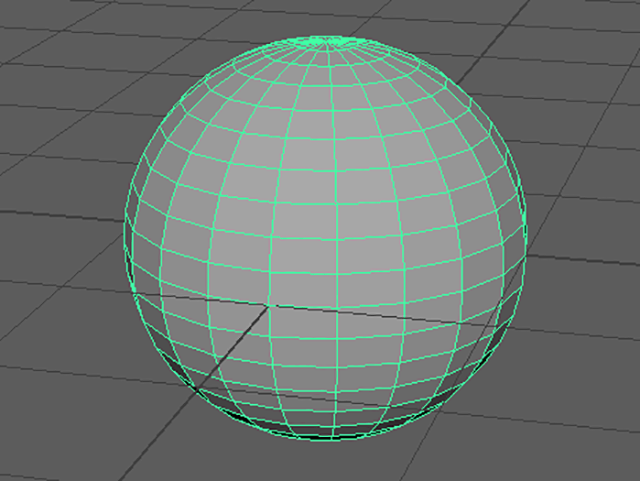

もう一度、Display→Polygons→Vertex Nomalsを実行してください。
バーテックスノーマルが非表示になりました。
![MAYA pSphere1 MAYA pSphere1](http://custom-images.strikinglycdn.com/res/hrscywv4p/image/upload/c_limit,fl_lossy,h_9000,w_1200,f_auto,q_auto/1099510/maya_kiso07_normal_fig17_nw1rub.bmp)

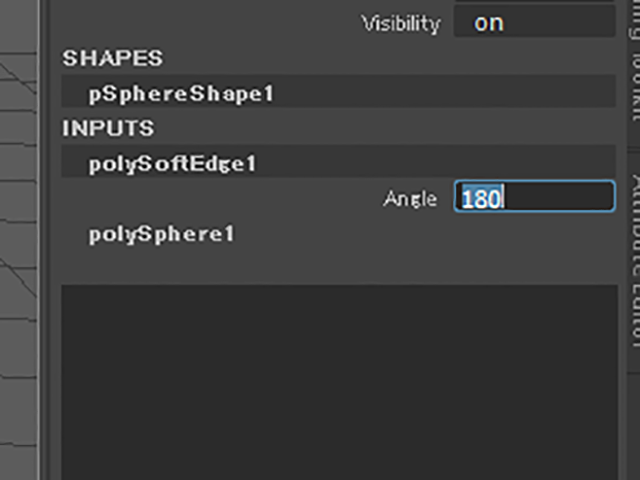

pSphere1を選択して、CBのINPUTS欄でpolySoftEdge1のAngleを180に設定してください。
スムースシェーディングになりました。
![MAYA polySoftEdge MAYA polySoftEdge](http://custom-images.strikinglycdn.com/res/hrscywv4p/image/upload/c_limit,fl_lossy,h_9000,w_1200,f_auto,q_auto/1099510/maya_kiso07_normal_fig18_kz11f5.bmp)

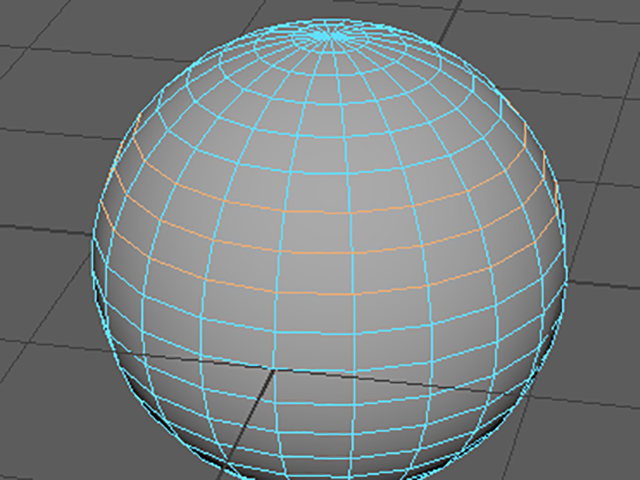

任意の位置のエッジを選択してください。
![MAYA Select Edge MAYA Select Edge](http://custom-images.strikinglycdn.com/res/hrscywv4p/image/upload/c_limit,fl_lossy,h_9000,w_1200,f_auto,q_auto/1099510/maya_kiso07_normal_fig19_dghsgn.bmp)
Normals→Harden Edge(MAYA2015以前)
Mesh Display→Harden Edge(MAYA2016以降)
を実行してください。

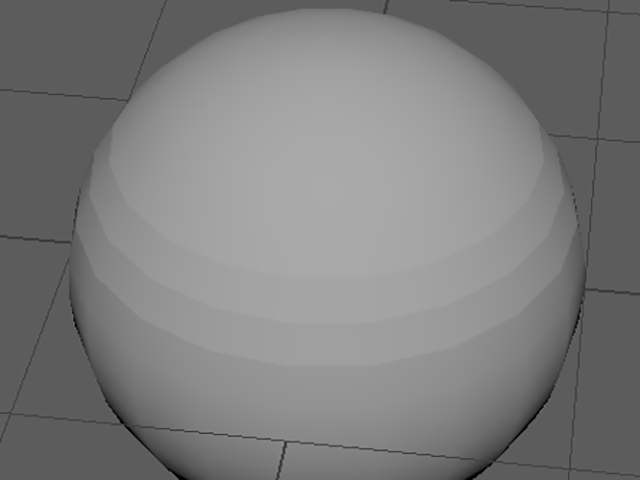

選択を解除して、陰影を確認してください。
![MAYA Harden Edge MAYA Harden Edge](http://custom-images.strikinglycdn.com/res/hrscywv4p/image/upload/c_limit,fl_lossy,h_9000,w_1200,f_auto,q_auto/1099510/maya_kiso07_normal_fig20_k85vpp.bmp)
このように、コンポーネント単位でスムースシェーディングとフラットシェーディングを部分的に設定することができます。
任意の位置のバーテックスやエッジ、フェースを選択して、Soften EdgeやHarden Edgeを実行してみてください。
ポリゴンオブジェクトの場合は、複数のバーテックスをつなぐようにして面が作成されてポリゴンフェースが作られます。
各バーテックスが持っているバーテックスノーマルに従って、そのポリゴンフェースの陰影が計算されます。
1つのバーテックスは、関連するフェースの数だけノーマルを持っています。
実際は、各フェースは3角や4角の平面ですがバーテックスノーマルの向きにしたがって擬似的に陰影が表示されるのです。
今回は、よくわからなかったかもしれませんね。でも気にしないでいいです。
このまま学習を続けて、しばらくしたらもう一度読んでみてください。ある日、分かるようになると思います。
ノーマル(法線) まとめ
バーテックスノーマル(法線)について
Display→Polygons→Vertex Nomalsを実行して、バーテックスノーマル(法線)を表示することができます。
バーテックスノーマルは、各バーテックスが持っている情報です。
バーテックスノーマルによってオブジェクトの陰影が決まります。
1つのバーテックスは、関連するポリゴンフェースの数だけバーテックスノーマルを持つことができます。
フラットシェーディング時は、バーテックスノーマルは、関連するポリゴンフェースの向きと同じ向きを向いています。
スムースシェーディング時は、バーテックスノーマルは、関連しているポリゴンフェースの向きの中間となる向きに統一されます。
スムースシェーディング時は、1つのバーテックスにバーテックスノーマルが1つしかないわけではありません。
関連するフェースの数だけバーテックスノーマルがあります。同じ方向を向いているので一本に見えるだけです。
Display→Polygons→Vertex Nomalsをもう一度実行すれば、非表示にすることができます。
スムースシェーディングでの陰影計算について
フェースの中心からバーテックスのある端に向かって、あたかもフェースが傾いているかのような陰影になります。
これは、うその陰影です(擬似的な陰影です)
各フェースの陰影は、バーテックスに近いところほど、そのノーマルの向きに向いているかのような陰影になります。
スムースシェーディングは、擬似的な陰影なので、オブジェクトのシルエットは変わりません。
polySoftEdgeのAngleの値について
ヒストリーのアトリビュートを編集して、後からでもシェーディングを切り替えることができます。
CBのINPUTS欄でpolySoftEdgeのAngleの値を編集してください。
Angleを180に設定すると、スムースシェーディングになります。
Angleを0に設定すると、フラットシェーディングになります。
コンポーネント単位で、スムースシェーディングとフラットシェーディングを部分的に設定するには
この章で学んだことを、他の人に教えることができますか?教えることができるなら大丈夫です。もし、そうでない場合は、もう一度復習しておいてくださいね。
今回はここまでです。
よくがんばりました。
お疲れさまでした。
