では、MAYAの学習を始めましょう!
後で他の人に教えるつもりで学習を進めていくと効果的ですよ。
後から、Mirrorのアトリビュートを編集する(MAYA2017以降)
前回の続きです。この章も、MAYA2017以降用です。MAYA2016以前のバージョンで学習している場合は、この章は、やらなくていいです。
File→New Sceneを実行して、MAYAを新規シーンにしてください。
Create→Polygon Primitives→Sphereを実行して、ポリゴンの球体を作成してください(pSphere1)
pSphere1のフェースを半分削除して、Z方向から見て、右側半分が残るようにしてください。
Extrudeを実行して、一部を押し出してください。次の画と同じ形にしなくてもいいですよ。
中央の、のりしろの部分は元から整列しています。
これでモデリングができたと仮定して進めていきますね。
![MAYA pSphere1 MAYA pSphere1](http://custom-images.strikinglycdn.com/res/hrscywv4p/image/upload/c_limit,fl_lossy,h_9000,w_1200,f_auto,q_auto/1099510/symmetry_modeling09_fig01_uyzoxp.bmp)
念のために、ここでデータを保存しておきましょう。
プロジェクトディレクトリーはセットしていますか?
File→Save Scene Asを実行して、保存してください。
ファイル名は、好きな名前でいいですよ。
pSphere1を選択してください。

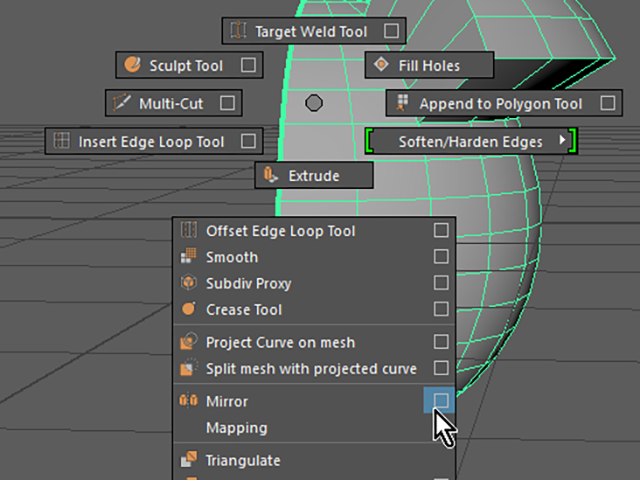

Shiftキー+RMBでマーキングメニューを表示してください。
Mirror □を実行して、オプションを表示してください。
![MAYA Mirror MAYA Mirror](http://custom-images.strikinglycdn.com/res/hrscywv4p/image/upload/c_limit,fl_lossy,h_9000,w_1200,f_auto,q_auto/1099510/symmetry_modeling09_fig02_e1xqho.bmp)
オプションが表示されました。

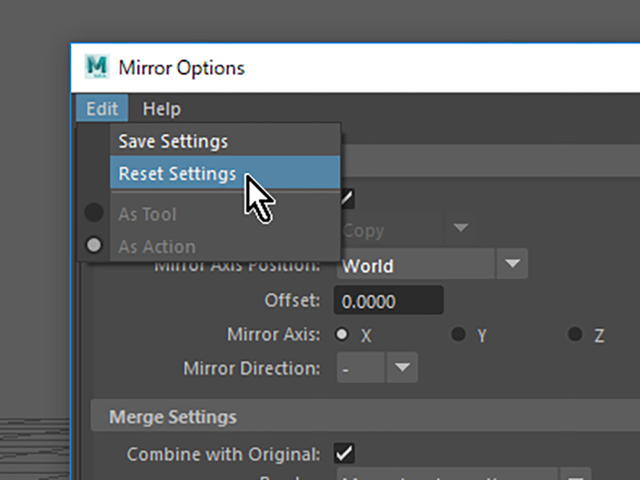

オプションのメニューのEdit→Reset Settingsを実行して、デフォルトの設定にしてください。
![MAYA Reset Settings MAYA Reset Settings](http://custom-images.strikinglycdn.com/res/hrscywv4p/image/upload/c_limit,fl_lossy,h_9000,w_1200,f_auto,q_auto/1099510/symmetry_modeling09_fig03_mj21cp.bmp)

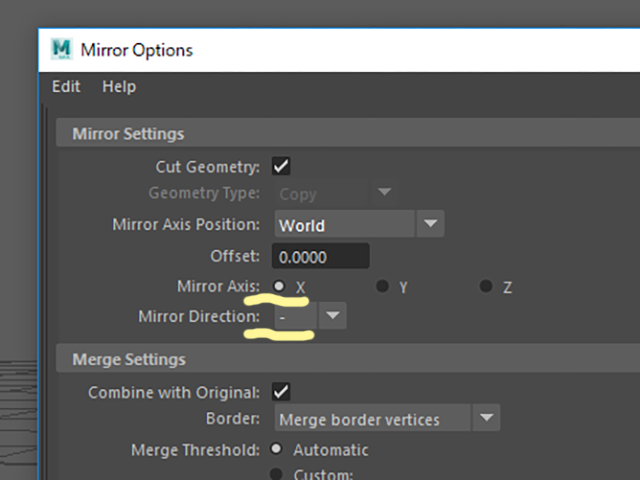

Mirror AxisがXに設定されていることを確認してください。
Mirror Directionが -(マイナス)に設定されていることを確認してください。
![MAYA Mirror Options MAYA Mirror Options](http://custom-images.strikinglycdn.com/res/hrscywv4p/image/upload/c_limit,fl_lossy,h_9000,w_1200,f_auto,q_auto/1099510/symmetry_modeling09_fig04_b2qwgb.bmp)

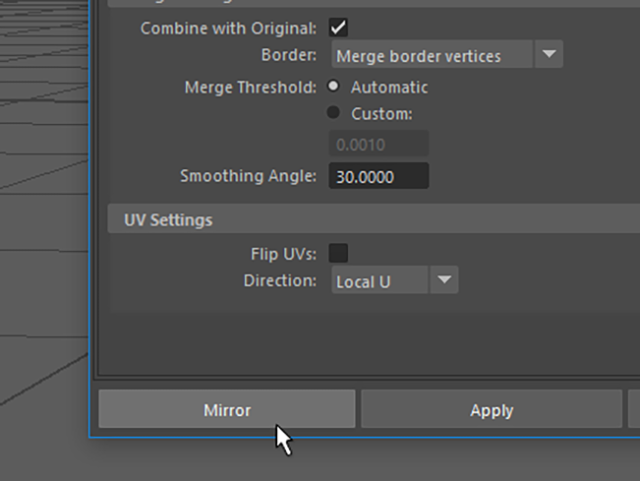

オプション下部にある、Mirrorボタンを押してください。
![broken image](http://custom-images.strikinglycdn.com/res/hrscywv4p/image/upload/c_limit,fl_lossy,h_9000,w_1200,f_auto,q_auto/1099510/symmetry_modeling09_fig05_bq1gco.bmp)

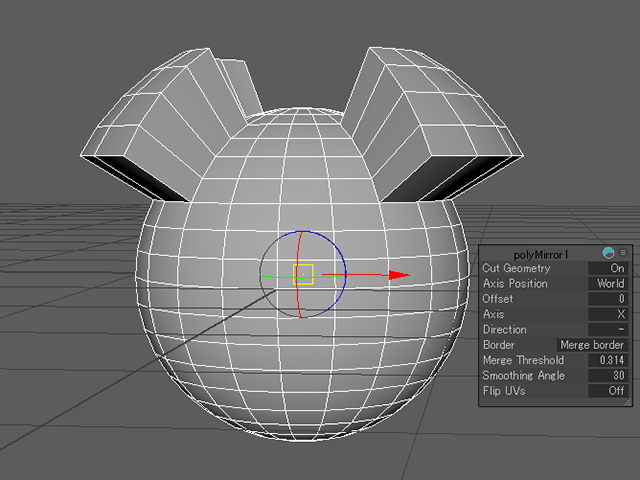

-X方向に鏡面コピーして、くっつけることができました。
マニピュレータとビュー内エディタが表示されました。
![MAYA Mirror MAYA Mirror](http://custom-images.strikinglycdn.com/res/hrscywv4p/image/upload/c_limit,fl_lossy,h_9000,w_1200,f_auto,q_auto/1099510/symmetry_modeling09_fig06_g8iqlk.bmp)
ここで、マニピュレータとビュー内エディタをいったん非表示にしてから、再表示する練習をしようと思います。
pSphere1をオブジェクトモードで選択し直してください。まだマニピュレータが表示されている場合は、qキーを押してください。
マニピュレータとビュー内エディタが非表示になりました。
![MAYA Mirror MAYA Mirror](http://custom-images.strikinglycdn.com/res/hrscywv4p/image/upload/c_limit,fl_lossy,h_9000,w_1200,f_auto,q_auto/1099510/symmetry_modeling09_fig07_gqvgbn.bmp)

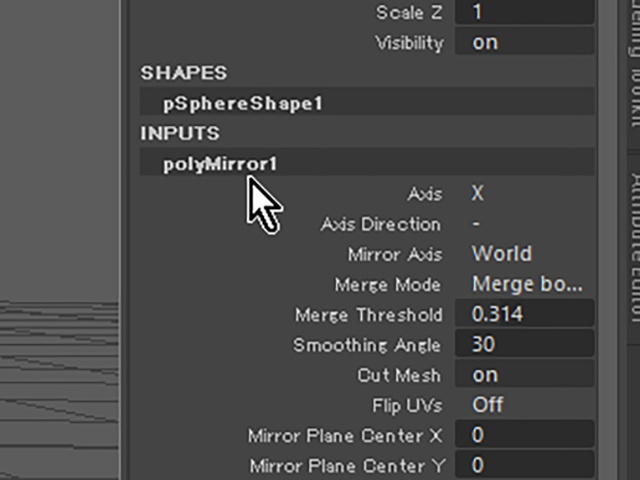

CBのINPUTS欄でpolyMirror1の文字の部分をクリックしてください。
![MAYA polyMirror1 MAYA polyMirror1](http://custom-images.strikinglycdn.com/res/hrscywv4p/image/upload/c_limit,fl_lossy,h_9000,w_1200,f_auto,q_auto/1099510/symmetry_modeling09_fig08_d3kegq.bmp)

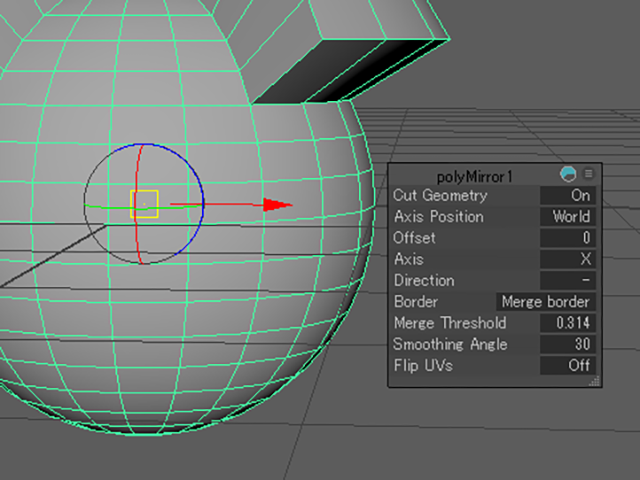

tキーを押してください。
マニピュレータが再表示されました。
いつでも再表示できるように、この手順を覚えておいてくださいね。
![MAYA Mirror MAYA Mirror](http://custom-images.strikinglycdn.com/res/hrscywv4p/image/upload/c_limit,fl_lossy,h_9000,w_1200,f_auto,q_auto/1099510/symmetry_modeling09_fig09_vgqa1p.bmp)
マニピュレータをいろいろいじってみてください。
鏡面コピーしてくっつける時の、のりしろの部分を変更することができます。
近づけてみました。
![MAYA Mirror MAYA Mirror](http://custom-images.strikinglycdn.com/res/hrscywv4p/image/upload/c_limit,fl_lossy,h_9000,w_1200,f_auto,q_auto/1099510/symmetry_modeling09_fig10_nresji.bmp)
向きを変えることもできます。Mirrorを使ってこんなモデルも作れるんですね。
![MAYA Mirror MAYA Mirror](http://custom-images.strikinglycdn.com/res/hrscywv4p/image/upload/c_limit,fl_lossy,h_9000,w_1200,f_auto,q_auto/1099510/symmetry_modeling09_fig11_xd4tgf.bmp)

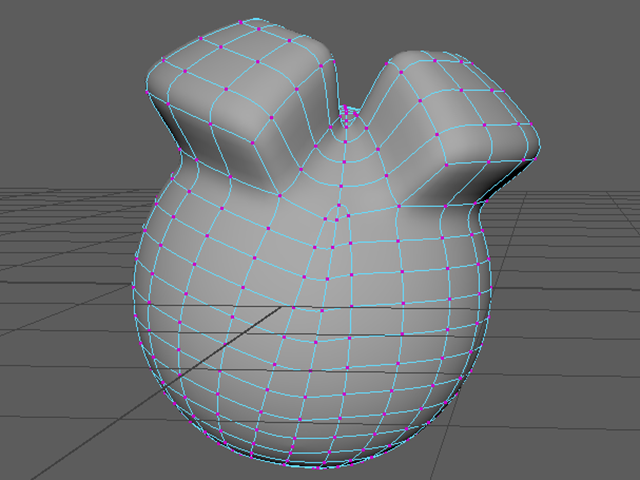

ただし、こういう使い方をする場合は、前回学習したように、3キーを押して、しっかり確認してくださいね。
もし、多角形ポリゴンができていたり、おかしなところにバーテックスがある場合は、修正しなければなりませんよ。
![MAYA Mirror MAYA Mirror](http://custom-images.strikinglycdn.com/res/hrscywv4p/image/upload/c_limit,fl_lossy,h_9000,w_1200,f_auto,q_auto/1099510/symmetry_modeling09_fig12_zesm3v.bmp)
1キーを押して、スムースメッシュプレビュー表示を解除してください。

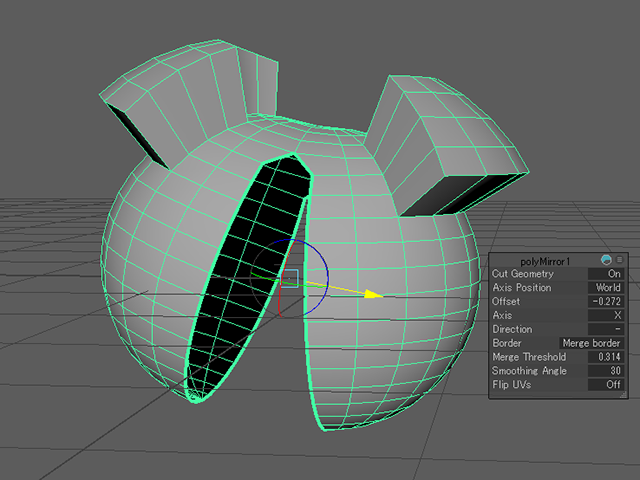

次の画のように、離れてしまう場合もあります。
![MAYA Mirror MAYA Mirror](http://custom-images.strikinglycdn.com/res/hrscywv4p/image/upload/c_limit,fl_lossy,h_9000,w_1200,f_auto,q_auto/1099510/symmetry_modeling09_fig13_pcyjiu.bmp)
Undo(zキー)を何回か実行して、マニピュレータをいじる前までもどってください。
今度は、マニピュレータを水平に移動して、次の画のように、水平に離れてしまっている状態にしてみてください。
![MAYA Mirror MAYA Mirror](http://custom-images.strikinglycdn.com/res/hrscywv4p/image/upload/c_limit,fl_lossy,h_9000,w_1200,f_auto,q_auto/1099510/symmetry_modeling09_fig14_xvmwaz.bmp)
CBのINPUTS欄でpolyMirror1の文字の部分をクリックしてください。
polyMirror1のアトリビュートが表示されました。

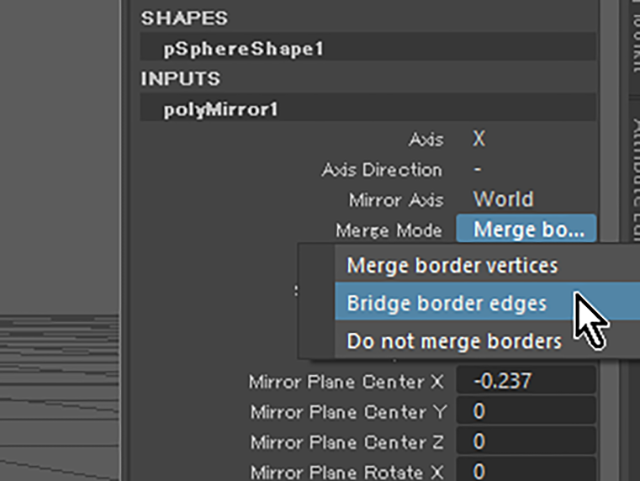

Merge ModeをBridge border edgesに設定してください。
![MAYA polyMirror1 MAYA polyMirror1](http://custom-images.strikinglycdn.com/res/hrscywv4p/image/upload/c_limit,fl_lossy,h_9000,w_1200,f_auto,q_auto/1099510/symmetry_modeling09_fig15_jgveez.bmp)

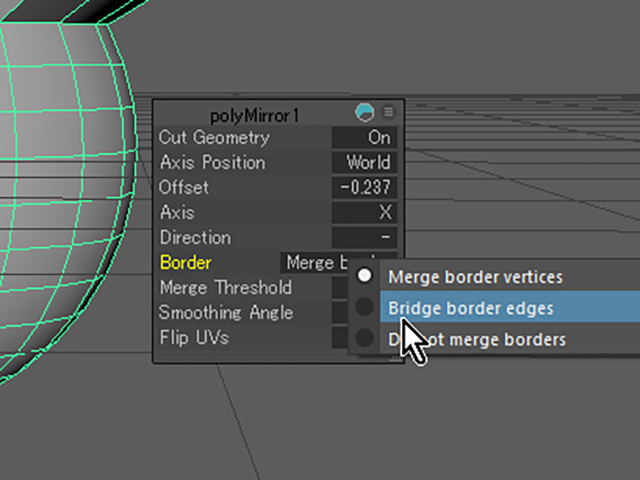

ビュー内エディタで設定してもいいですよ。一度試してみてください。
![MAYA Bridge border edges MAYA Bridge border edges](http://custom-images.strikinglycdn.com/res/hrscywv4p/image/upload/c_limit,fl_lossy,h_9000,w_1200,f_auto,q_auto/1099510/symmetry_modeling09_fig16_yj2dfq.bmp)
のりしろ部分が離れてしまっていても、間に自動的にポリゴンができました。こんなモデルも作れるんですね。
![MAYA Bridge border edges MAYA Bridge border edges](http://custom-images.strikinglycdn.com/res/hrscywv4p/image/upload/c_limit,fl_lossy,h_9000,w_1200,f_auto,q_auto/1099510/symmetry_modeling09_fig17_pbhmdy.bmp)

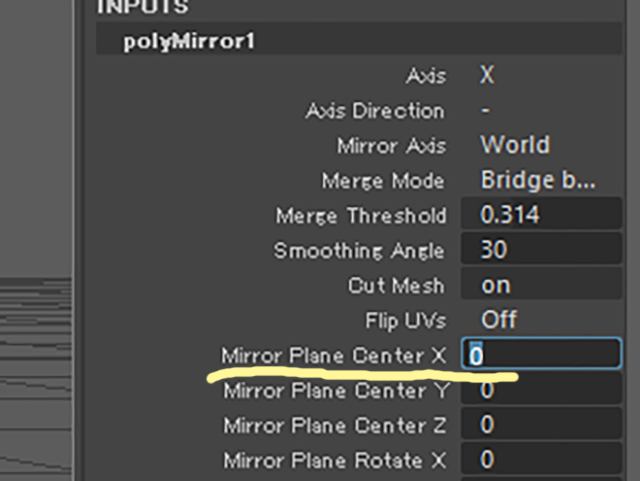

CBのINPUTS欄でpolyMirror1のアトリビュートのMirror Plane Center Xを0に設定してください。
![MAYA polyMirror1 MAYA polyMirror1](http://custom-images.strikinglycdn.com/res/hrscywv4p/image/upload/c_limit,fl_lossy,h_9000,w_1200,f_auto,q_auto/1099510/symmetry_modeling09_fig18_v6nwp6.bmp)

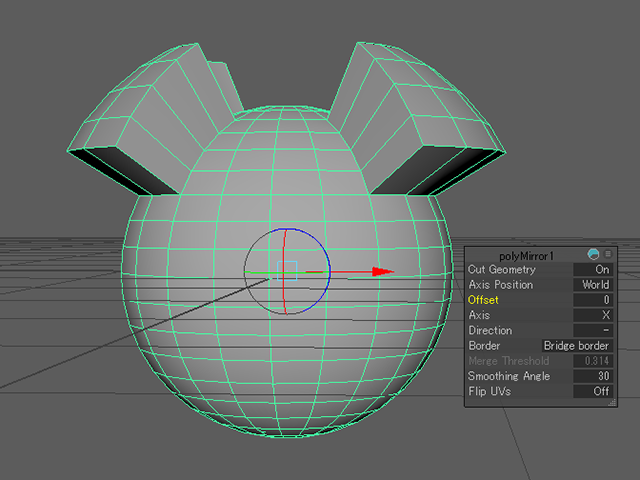

先ほど、離れてしまうほどに移動させましたが、それを修正することができました。
![MAYA Mirror MAYA Mirror](http://custom-images.strikinglycdn.com/res/hrscywv4p/image/upload/c_limit,fl_lossy,h_9000,w_1200,f_auto,q_auto/1099510/symmetry_modeling09_fig19_et2y0t.bmp)

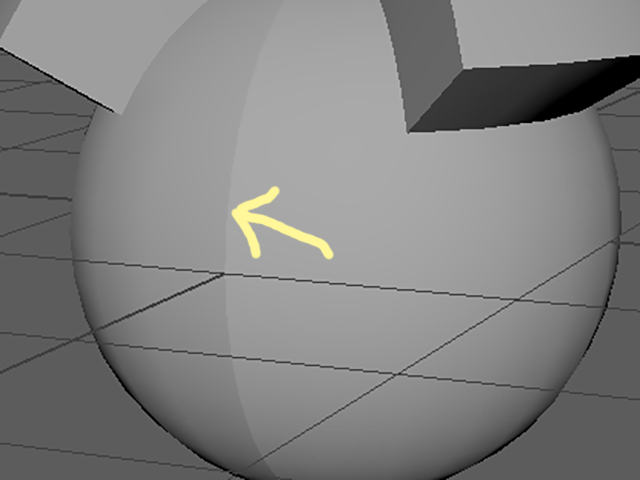

選択を解除して陰影を確認してください。
のりしろだったところの陰影がカクカクしていますね。
![MAYA Mirror MAYA Mirror](http://custom-images.strikinglycdn.com/res/hrscywv4p/image/upload/c_limit,fl_lossy,h_9000,w_1200,f_auto,q_auto/1099510/symmetry_modeling09_fig21_axonc5.bmp)

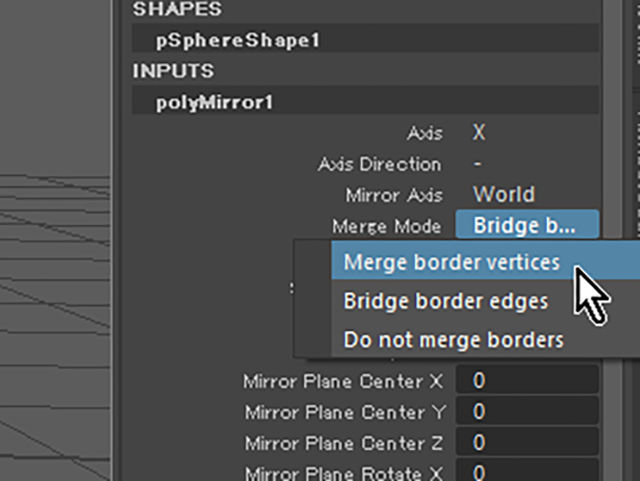

polyMirror1のアトリビュートのMerge ModeをMerge border verticesに設定してください。
![Merge border vertices Merge border vertices](http://custom-images.strikinglycdn.com/res/hrscywv4p/image/upload/c_limit,fl_lossy,h_9000,w_1200,f_auto,q_auto/1099510/symmetry_modeling09_fig20_iotqhc.bmp)

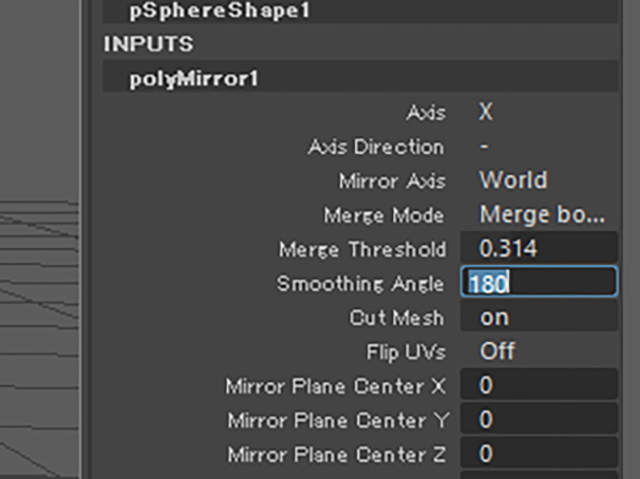

polyMirror1のアトリビュートのSmoothing Angleを180に設定してください。
![broken image](http://custom-images.strikinglycdn.com/res/hrscywv4p/image/upload/c_limit,fl_lossy,h_9000,w_1200,f_auto,q_auto/1099510/symmetry_modeling09_fig22_pjl6nu.bmp)

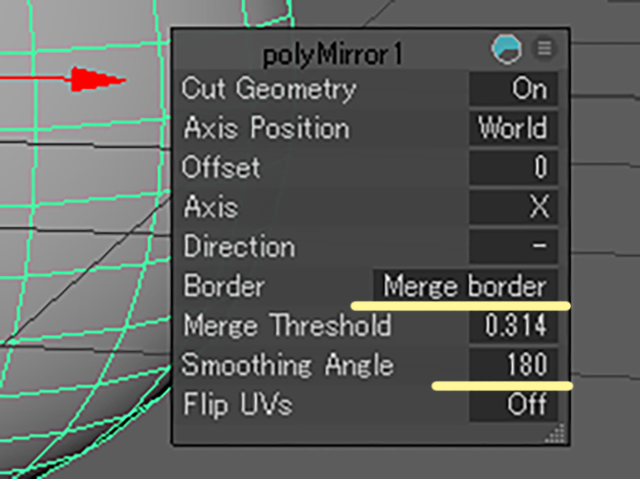

ビュー内エディタでも設定してみてください。
Smoothing Angleの値を0にしたり、180にしたりしてみてください。
数値を変更するたびに、オブジェクトの選択を解除して陰影の違いを確認してみてくださいね。
![MAYA polyMirror1 MAYA polyMirror1](http://custom-images.strikinglycdn.com/res/hrscywv4p/image/upload/c_limit,fl_lossy,h_9000,w_1200,f_auto,q_auto/1099510/symmetry_modeling09_fig23_tlwz2o.bmp)
いろいろ数値をいじって確認したら、最終的にはSmoothing Angleの値を180に設定してください。

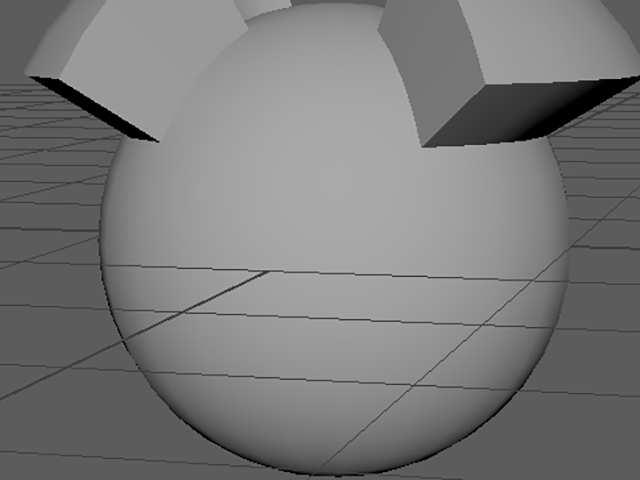

陰影がスムースシェーディング表示になって、なめらかになりました。
![broken image](http://custom-images.strikinglycdn.com/res/hrscywv4p/image/upload/c_limit,fl_lossy,h_9000,w_1200,f_auto,q_auto/1099510/symmetry_modeling09_fig24_hhkplw.bmp)
以下の手順でスムースシェーディング表示にしてもいいですよ。
pSphere1をオブジェクトモードで選択してください。

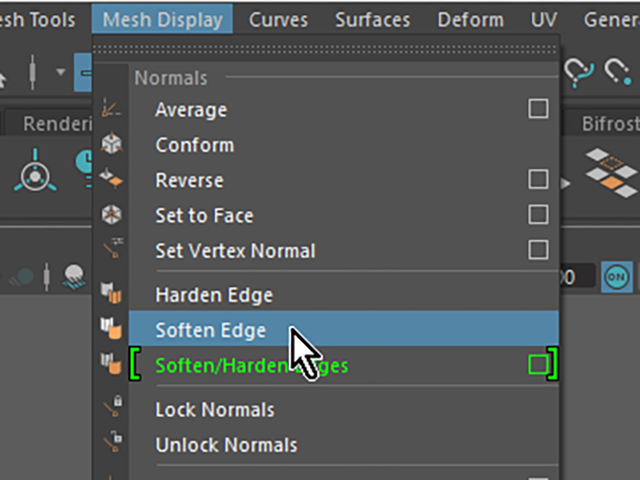

Mesh Display→Soften Edgeを実行してください。
![MAYA Soften Edge MAYA Soften Edge](http://custom-images.strikinglycdn.com/res/hrscywv4p/image/upload/c_limit,fl_lossy,h_9000,w_1200,f_auto,q_auto/1099510/symmetry_modeling09_fig25_cqnl5t.bmp)
シンメトリモデリング⑨ まとめ
後から、Mirrorのアトリビュートを編集するには(MAYA2017以降)
向かって右半分だけある状態のモデルをオブジェクトモードで選択してください。
Shiftキー+RMBでマーキングメニューを表示して、Mirrorを実行してください。
中央の、のりしろ部分のバーテックスがまっすぐに整列していることが重要です。
スナップ移動を使って整列させる時には、Keep Spacing、または、Retain component spacingの設定がオフになっていることを確認してください。
CBのINPUTS欄でpolyMirror1の文字の部分をクリックして、polyMirror1のアトリビュートが表示してください。
以下の設定にすると、中央でなめらかな陰影でくっつきます。
Merge ModeをMerge border verticesに設定してください。
Mirror Plane Center Xを0に設定してください。
Smoothing Angleを180に設定してください。
Mesh Display→Soften Edgeを実行して、陰影をスムースシェーディングにしてもいいです。
3キーを押して、スムースメッシュプレビュー表示にして、バーテックスが重複していないかや、陰影がおかしくないかを確認してください。
最後に、以下のメニューを実行して、ヒストリーを削除してください。
Edit→Delete by Type→History(Altキー+Shiftキー+dキー)
この章で学んだことを、他の人に教えることができますか?教えることができるなら大丈夫です。
もし、そうでない場合は、もう一度復習しておいてくださいね。
