では、MAYAの学習を始めましょう!

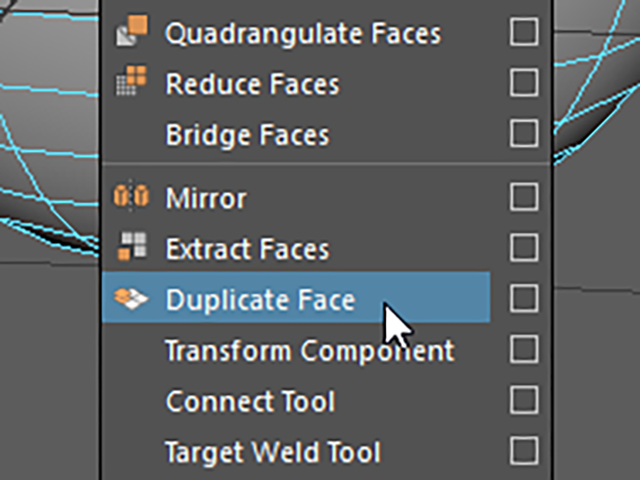

Duplicate Face
Duplicate Faceってなんでしょうね?
Duplicate Faceをノーヒントでさぐっていきましょう。
Duplicateというのは、複製するという意味ですね。
メニュー名から予想すると、フェースを複製するっぽいですよね。
![MAYA Duplicate Face MAYA Duplicate Face](http://custom-images.strikinglycdn.com/res/hrscywv4p/image/upload/c_limit,fl_lossy,h_9000,w_1200,f_auto,q_auto/1099510/polygon_wo_henshuu05_fig01_opzoo1.bmp)
何でもいので、ポリゴンオブジェクトを出してください。
任意の位置のフェースを選択してください。

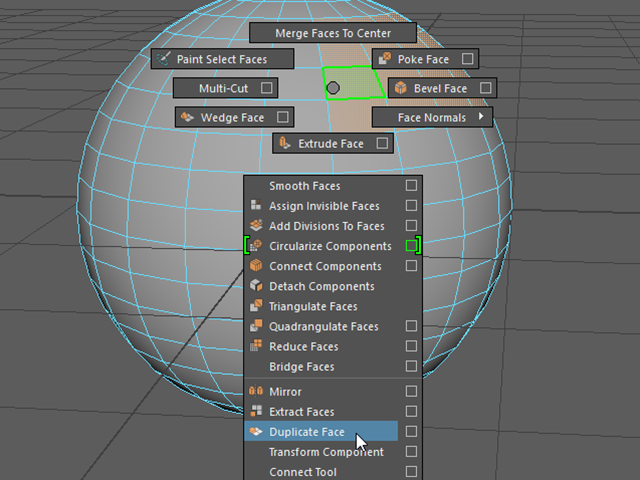

Shiftキー+RMBで、マーキングメニューを表示してください。
Duplicate Faceを実行してください。
![MAYA Duplicate Face MAYA Duplicate Face](http://custom-images.strikinglycdn.com/res/hrscywv4p/image/upload/c_limit,fl_lossy,h_9000,w_1200,f_auto,q_auto/1099510/polygon_wo_henshuu05_fig02_lmekth.bmp)
フェースを複製できるのかためしてみてください。
意味がわからないかもしれませんが、わからないなりにいじってみてください。失敗したっていいですよ。
これは、どういう機能なのか、どういうふうに使うのか考えてみてくださいね。
では、解説していきますので、一緒にいじっていきましょう。
他の人に教えるつもりで進めてくださいね。
File→New Sceneを実行して、新規シーンにしてください。
Create→Polygon Primitives→Sphereを実行してください(pSphere1)

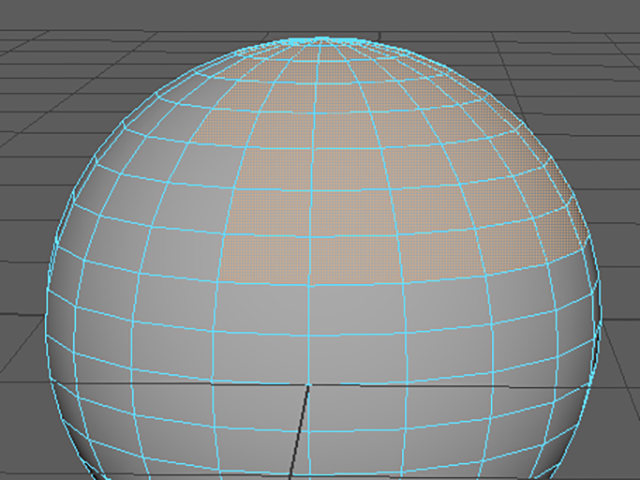

任意の位置のフェースを選択してください。
![MAYA Select Face MAYA Select Face](http://custom-images.strikinglycdn.com/res/hrscywv4p/image/upload/c_limit,fl_lossy,h_9000,w_1200,f_auto,q_auto/1099510/polygon_wo_henshuu05_fig03_s675xb.bmp)
Shiftキー+RMBで、マーキングメニューを表示してください。

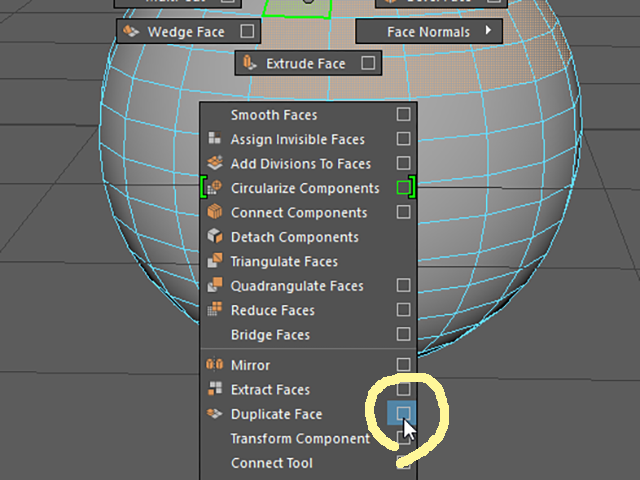

Duplicate Face □を実行してオプションを表示してください。
![MAYA Duplicate Face MAYA Duplicate Face](http://custom-images.strikinglycdn.com/res/hrscywv4p/image/upload/c_limit,fl_lossy,h_9000,w_1200,f_auto,q_auto/1099510/polygon_wo_henshuu05_fig04_nalqkr.bmp)
デフォルトの設定にしてください。やり方はもうわかりますよね。

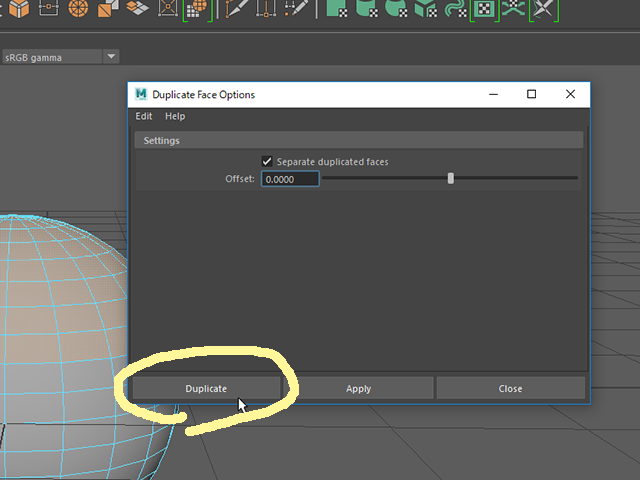

Duplicateボタンを押して、実行してください。
![MAYA Duplicate Face MAYA Duplicate Face](http://custom-images.strikinglycdn.com/res/hrscywv4p/image/upload/c_limit,fl_lossy,h_9000,w_1200,f_auto,q_auto/1099510/polygon_wo_henshuu05_fig05_k9a3cd.bmp)

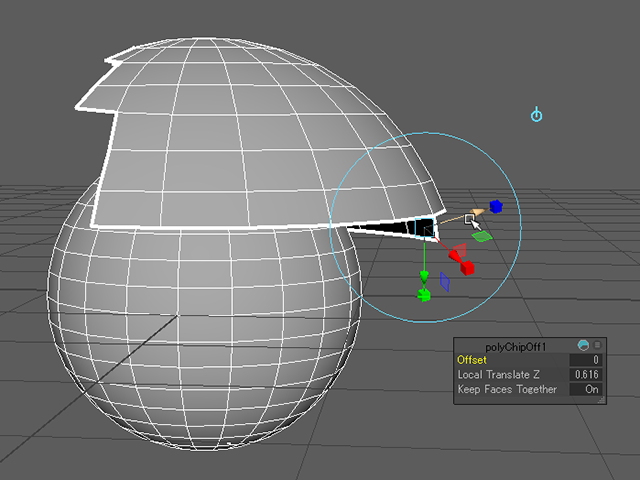

マニピュレータが表示されました。
青い矢印部分をドラッグしてください。
複製したフェースを法線方向に拡大することができました。
![MAYA Duplicate Face MAYA Duplicate Face](http://custom-images.strikinglycdn.com/res/hrscywv4p/image/upload/c_limit,fl_lossy,h_9000,w_1200,f_auto,q_auto/1099510/polygon_wo_henshuu05_fig06_tn86fi.bmp)
Window→Outliner(MAYA2015以前)
Windows→Outliner(MAYA2016以降)
を実行して、Outlinerを表示してください。
pSphere1というグループの中にオブジェクトが2つできています。
このように、選択したフェースを別オブジェクトとして複製することができます。
なにやらtransform1というノードもできていますね。
ちなみにOutlinerは、MAYAのバージョンによって、微妙に違いますので注意してくださいね。

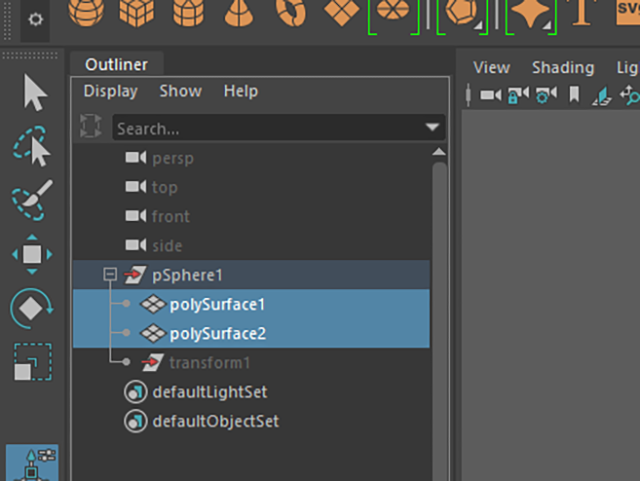

次の画は、MAYA2018のものです。Outlinerは、レイアウト内に表示されたりしますよ。もちろん別ウィンドウで表示することもできます。
![MAYA2018 Outliner MAYA2018 Outliner](http://custom-images.strikinglycdn.com/res/hrscywv4p/image/upload/c_limit,fl_lossy,h_9000,w_1200,f_auto,q_auto/1099510/polygon_wo_henshuu05_fig07_hozpfs.bmp)

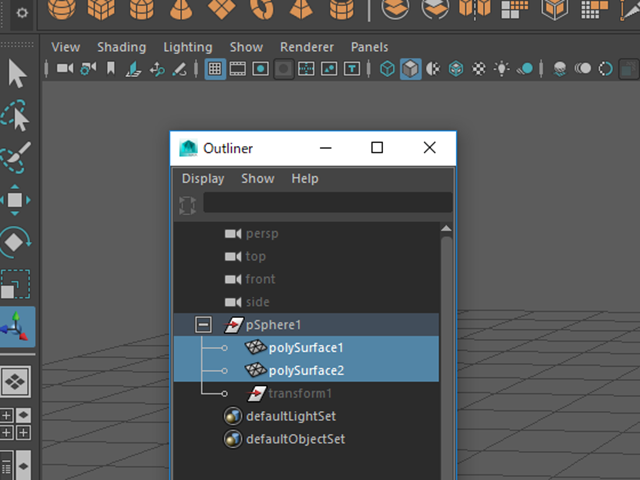

次の画は、MAYA2016のものです。Outlinerは、別ウィンドウで表示されます。
![MAYA2016 Outliner MAYA2016 Outliner](http://custom-images.strikinglycdn.com/res/hrscywv4p/image/upload/c_limit,fl_lossy,h_9000,w_1200,f_auto,q_auto/1099510/polygon_wo_henshuu05_fig08_pxdatz.bmp)

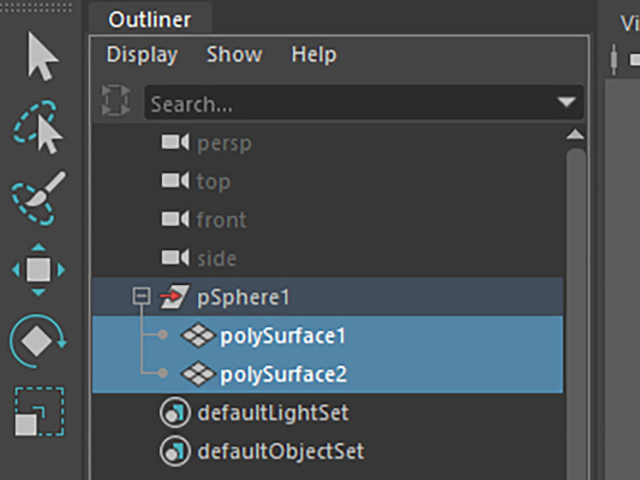

2つのオブジェクトを選択したまま、Edit→Delete by Type→History(Alt+Shift+d)を実行して、ヒストリーを削除してください。
transform1が消えました。
不必要なノードを残さないためにヒストリーは必ず削除してくださいね。
transform1というノードが、何のためのノードかということは、今は、気にしないでいいです。
![MAYA2018 Outliner MAYA2018 Outliner](http://custom-images.strikinglycdn.com/res/hrscywv4p/image/upload/c_limit,fl_lossy,h_9000,w_1200,f_auto,q_auto/1099510/polygon_wo_henshuu05_fig09_vasqil.bmp)

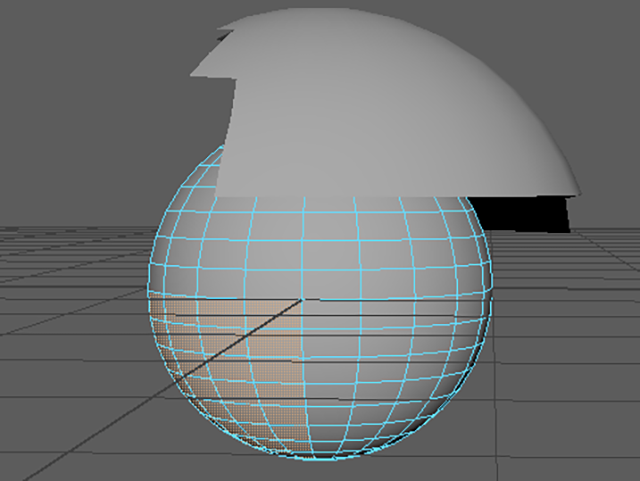

再び、任意の位置のフェースを選択してください。
![MAYA Duplicate Face MAYA Duplicate Face](http://custom-images.strikinglycdn.com/res/hrscywv4p/image/upload/c_limit,fl_lossy,h_9000,w_1200,f_auto,q_auto/1099510/polygon_wo_henshuu05_fig10_nmf6v3.bmp)
Shiftキー+RMBで、マーキングメニューを表示して、Duplicate Faceを実行してください。

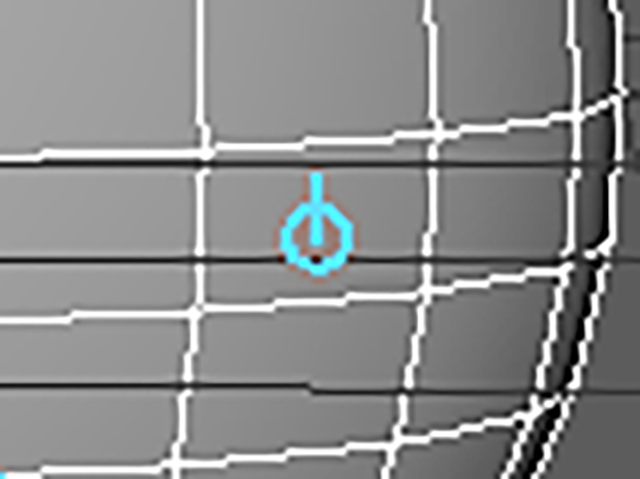

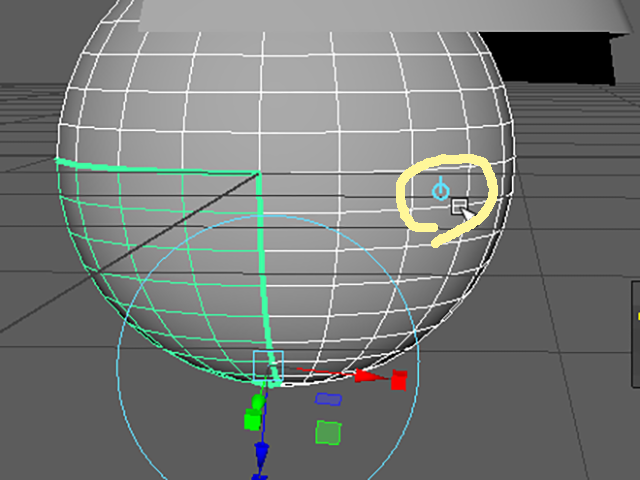

マニピュレータの◎をクリックしてください。
![MAYA Duplicate Face MAYA Duplicate Face](http://custom-images.strikinglycdn.com/res/hrscywv4p/image/upload/c_limit,fl_lossy,h_9000,w_1200,f_auto,q_auto/1099510/polygon_wo_henshuu05_fig11_icysoo.bmp)
![MAYA Duplicate Face MAYA Duplicate Face](http://custom-images.strikinglycdn.com/res/hrscywv4p/image/upload/c_limit,fl_lossy,h_9000,w_1200,f_auto,q_auto/1099510/polygon_wo_henshuu05_fig12_qna5dv.bmp)
マニピュレータがワールド座標モードになりました。
ワールド座標モードを覚えていますか?
忘れてしまった人は、「ポリゴンフェースを押し出す」の章を復習しておきましょう!

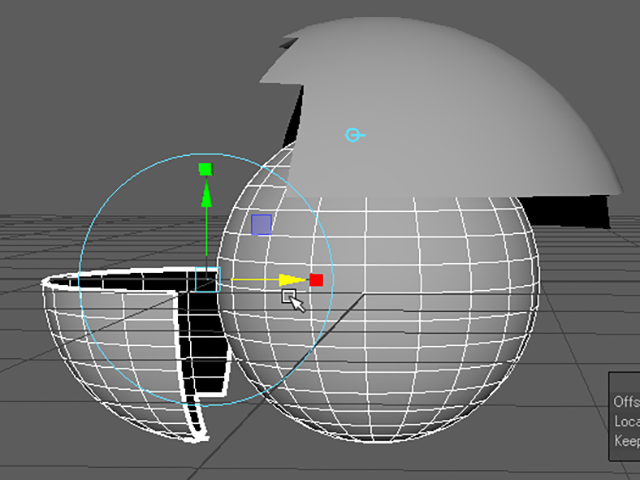

矢印部分をドラッグして複製したフェースを移動してください。
ワールド座標モードの時は、形を変形させずに移動、回転、拡大縮小することができます。
![MAYA Duplicate Face MAYA Duplicate Face](http://custom-images.strikinglycdn.com/res/hrscywv4p/image/upload/c_limit,fl_lossy,h_9000,w_1200,f_auto,q_auto/1099510/polygon_wo_henshuu05_fig13_ecuhht.bmp)
Window→Outliner(MAYA2015以前)
Windows→Outliner(MAYA2016以降)
を実行して、Outlinerを表示してください。
polySurface1というグループができて、その中にオブジェクトが2つできています。
transform1というノードもできています。
![MAYA Outliner MAYA Outliner](http://custom-images.strikinglycdn.com/res/hrscywv4p/image/upload/c_limit,fl_lossy,h_9000,w_1200,f_auto,q_auto/1099510/polygon_wo_henshuu05_fig14_twa2ek.bmp)
ヒストリーを削除してください。
transform1が消えました。
![MAYA Outliner MAYA Outliner](http://custom-images.strikinglycdn.com/res/hrscywv4p/image/upload/c_limit,fl_lossy,h_9000,w_1200,f_auto,q_auto/1099510/polygon_wo_henshuu05_fig15_qkftid.bmp)
今は、オブジェクトは、グループ化している状態です。
そのままでもいいですが、階層構造が複雑になるとわかりにくくなります。
実際にモデリングする時には、わかりやすい階層構造を作るようにしてください。
オブジェクトをリネームすることも大事です。

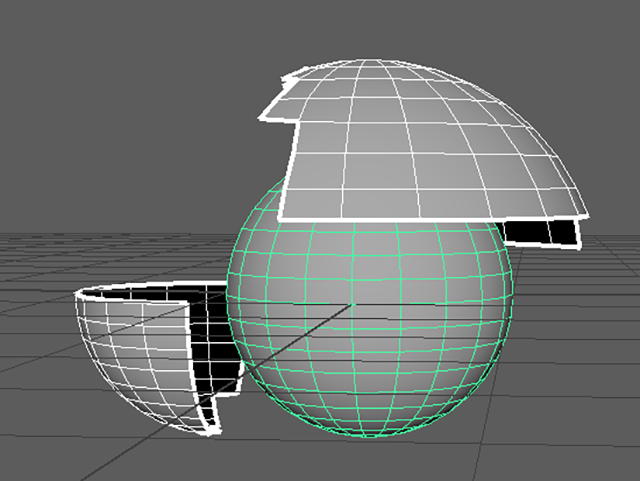

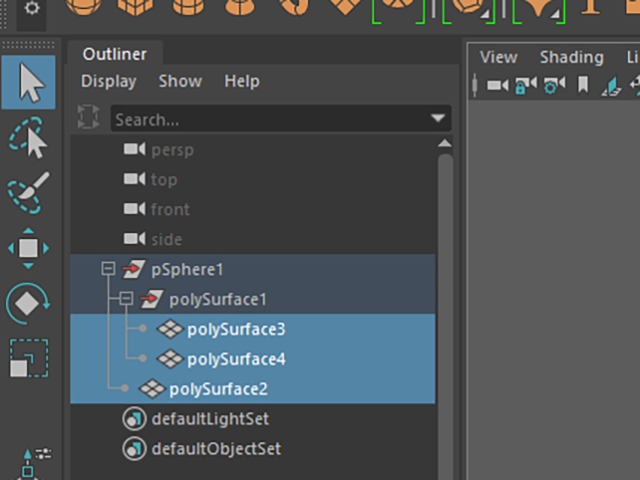

3つのオブジェクトをオブジェクトモードで選択してください。
パースビューで選択してもいいですし、Outlinerで選択してもいいですよ。
![MAYA Select Objects MAYA Select Objects](http://custom-images.strikinglycdn.com/res/hrscywv4p/image/upload/c_limit,fl_lossy,h_9000,w_1200,f_auto,q_auto/1099510/polygon_wo_henshuu05_fig16_l7mhim.bmp)
![MAYA Select Objects MAYA Select Objects](http://custom-images.strikinglycdn.com/res/hrscywv4p/image/upload/c_limit,fl_lossy,h_9000,w_1200,f_auto,q_auto/1099510/polygon_wo_henshuu05_fig17_skarlq.bmp)

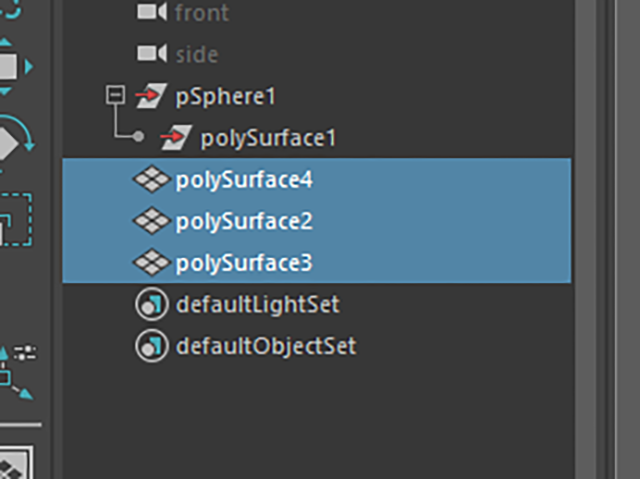

Edit→Unparentを実行してアンペアレントしてください(Shiftキー+pキーを押してもいいですよ)
![MAYA Outliner MAYA Outliner](http://custom-images.strikinglycdn.com/res/hrscywv4p/image/upload/c_limit,fl_lossy,h_9000,w_1200,f_auto,q_auto/1099510/polygon_wo_henshuu05_fig18_cy9isr.bmp)

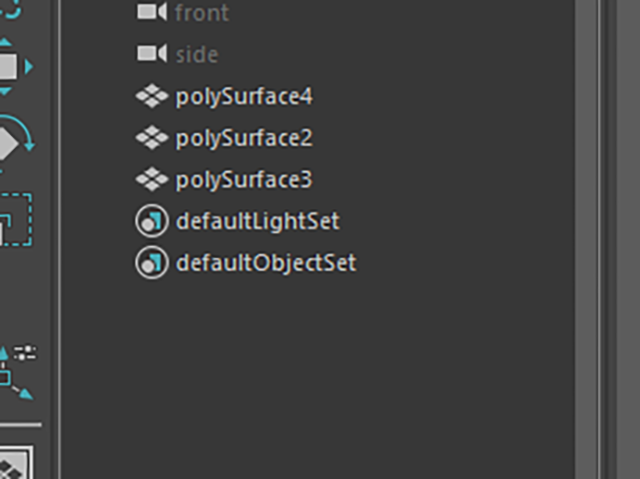

不必要なノードであるpSphere1とpolySurface1は、Deleteキーで削除してください。
![MAYA Outliner MAYA Outliner](http://custom-images.strikinglycdn.com/res/hrscywv4p/image/upload/c_limit,fl_lossy,h_9000,w_1200,f_auto,q_auto/1099510/polygon_wo_henshuu05_fig19_qasu82.bmp)
今回は、Duplicate Faceのマニピュレータを理解するために移動させました。
しかし、複製した部分を移動しなくても問題ありません。まったく同じフェースを同じ位置に複製したいこともありますからね。
その場合は、同じ位置に重なったままになります。
移動しなかった場合は、パースビューでは重なってしまって選択しにくくなりますが、Outlinerを使って選択すれば大丈夫ですね。
Duplicate Faceを練習してみてください。
マニピュレータの扱いに慣れてくださいね。
他のフェースを選択し直したり、他のオブジェクトに対しても実行してみてください。
ワールド座標モードももう一度確認しておいてくださいね。
このツールを何のために、どのように使っていくのかは、まだわからないと思いますが、それは今後学習していく予定です。
ポリゴンを編集するメニュー⑤ まとめ
フェースを複製するには
フェースを選択後、Shiftキー+RMBでマーキングメニューを表示して、Duplicate Faceを実行してください。
または、以下のメニューを実行してください。
Edit Mesh→Duplicate Face(MAYA2014)
Edit Mesh→Duplicate(MAYA2015以降)
選択したフェースを別オブジェクトとして複製することができます。
実行後、ヒストリーを削除してください。
この章で学んだことを、他の人に教えることができますか?教えることができるなら大丈夫です。
もし、そうでない場合は、もう一度復習しておいてくださいね。
今回はここまでです。
よくがんばりました。
お疲れさまでした。
