MAYA初級講座 ExtrudeとMulti-Cutの練習①

3DCGソフトMAYAを勉強しはじめた初心者を応援するブログです

· MAYA初級講座,ポリゴンフェースを押し出す,ポリゴンフェースを分割する,練習問題

どうも秋山です。

昼休みに学生が、「朝メシ食ってないし財布に2円しかないっす!」 私、そっと常備しているサラダチキンをさしだす。「センセ~(涙)」 学生との絆が深まった瞬間であった。

では、MAYAの学習を始めましょう!

この章では、主にExtrudeとMulti-Cutを使ってモデリングの練習をしようと思います。

3DCG独特の造形の仕方に慣れていきましょう。

既に学習していることについては、細かくメニューまで書いていません。

わからないところは、今までの章を読み返しながら進めてください。

練習1_5

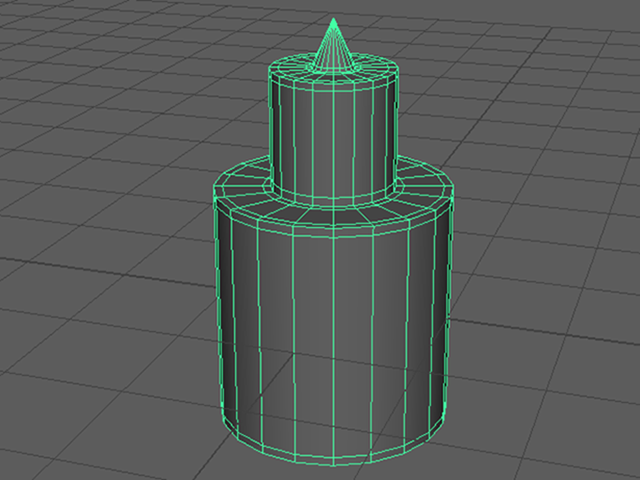

次の画のようなモデルを作ろうと思います。

どう作ったらよいでしょうか。

MAYA renshuu1_5

複数のシリンダーがくっついているように見えます。

だからといって、複数のシリンダーをくっつけて作るという発想は、ちょっと待ってくださいね。

何かをモデリングする時には、まずは、押し出して作ることができないか考えてみてください。

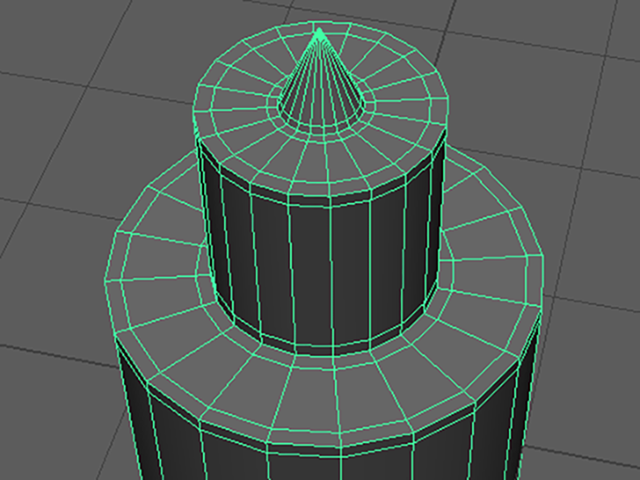

上からです。

どう作ったらよいでしょうか。

MAYA renshuu1_5

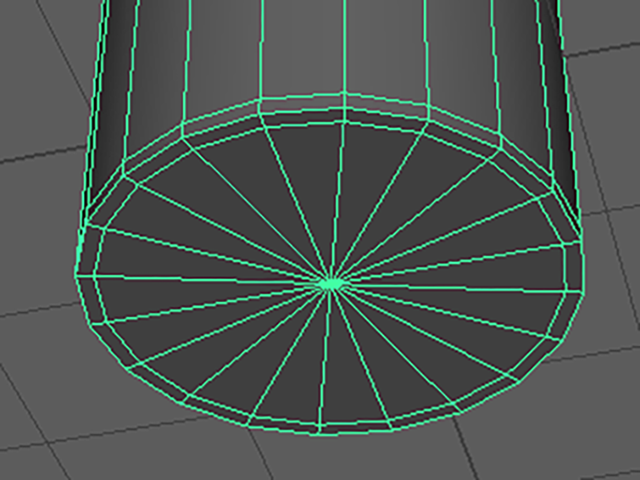

下からです。

MAYA renshuu1_5

まずは、次の解説を読まないで、自分で考えてモデリングしてみてください。

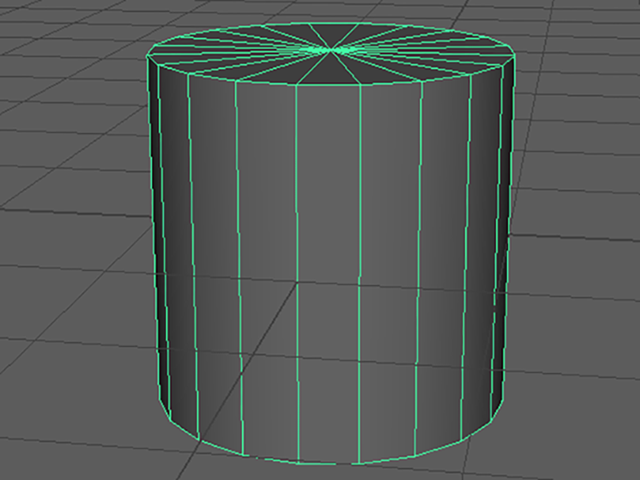

ポリゴンのシリンダーを作成してください。

まずは、押し出して、大きなシルエットを形作ろうと思います。

MAYA polygon cylinder

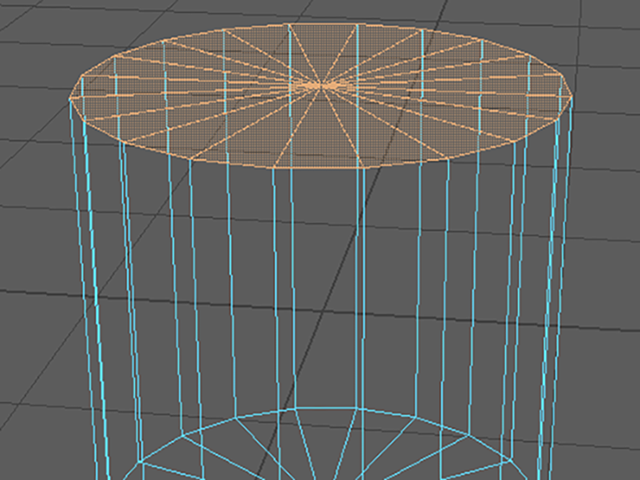

上部のフェースを選択してください。

不必要なところを選択していないか、よく確認してください。

4キーを押して、ワイヤーフレーム表示にしたり、ビューをぐりぐりしてしっかり確認してください。

もし、不必要なところを選択している場合は、Ctrlキーを使って選択解除してください。

MAYA renshuu1_5

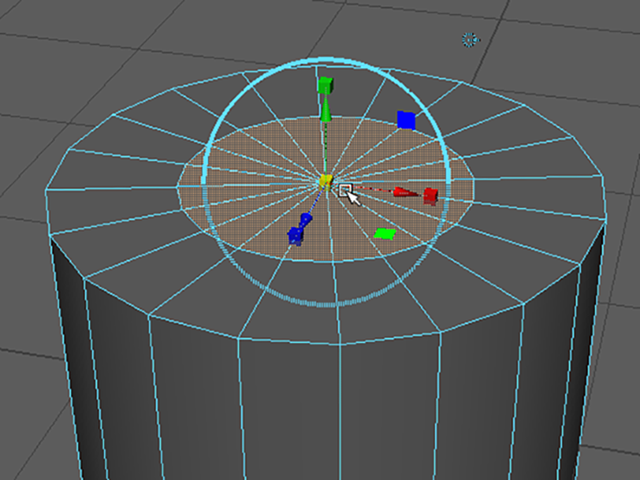

Extrude Faceを実行してください。

押し出さずに縮小してください。

Extrude Faceのマニピュレータで縮小してもいいですし、rキーを押して縮小してもいいです。

MAYA renshuu1_5

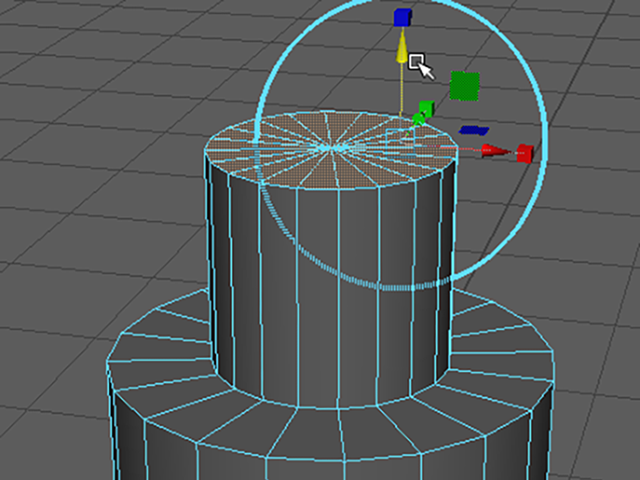

フェースの選択を維持したままで、もう一度、Extrude Faceを実行してください。

今度はけっこう押し出してください。

MAYA renshuu1_5

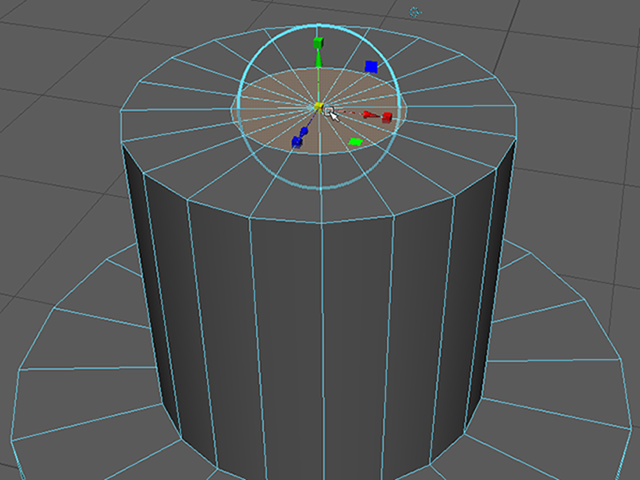

フェースの選択を維持したままで、もう一度、Extrude Faceを実行してください。

押し出さずに縮小してください。

Extrude Faceのマニピュレータで縮小してもいいですし、rキーを押して縮小してもいいです。

MAYA renshuu1_5

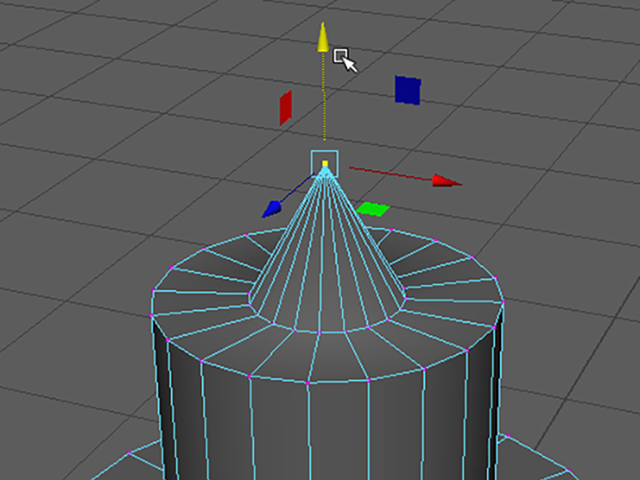

上部中央のバーテックスを選択して、上に移動してください。

MAYA renshuu1_5

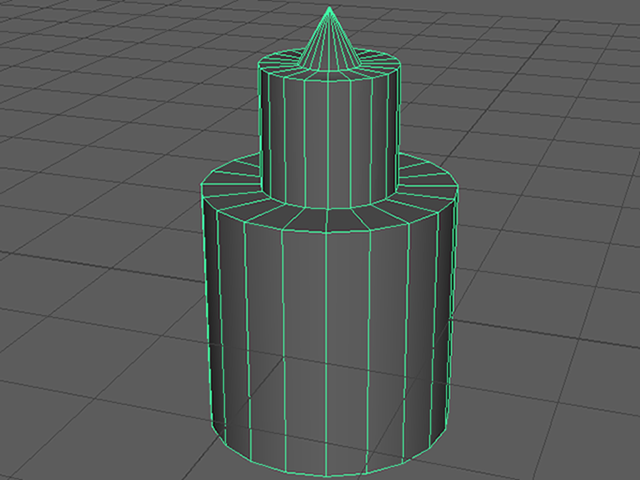

全体のシルエットができました。

初めの画像をよく見て、観察してください。

初めの画像と似ていない場合は、コンポーネントを移動して、そっくりにしてください。

MAYA renshuu1_5

まだ、ポリゴンの分割ができていません。

エッジループを挿入して、完成させようと思います。

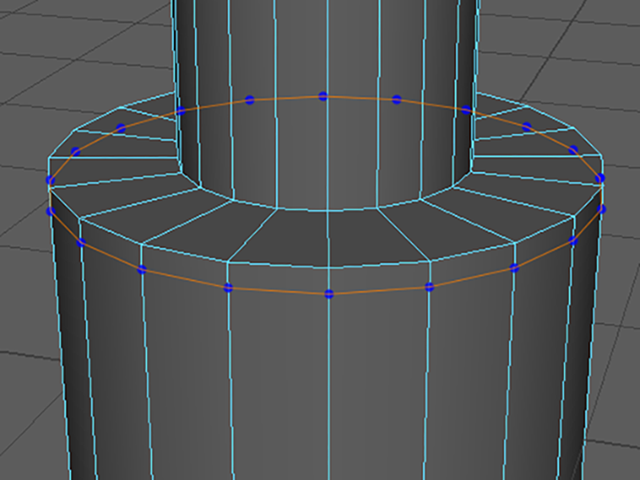

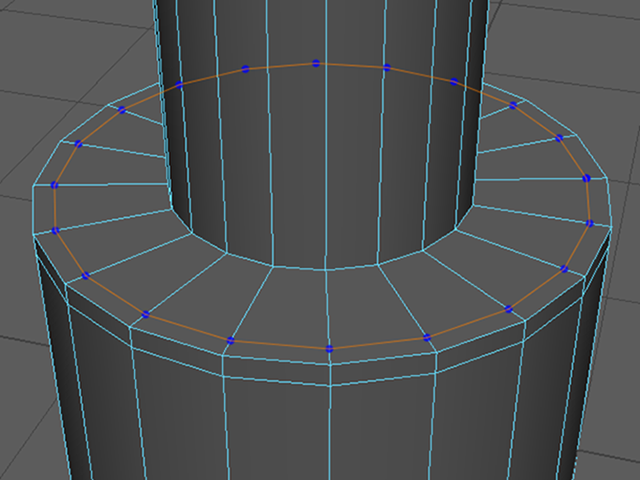

Multi-Cutを使って、エッジループを挿入してください。

MAYA Multi-Cut

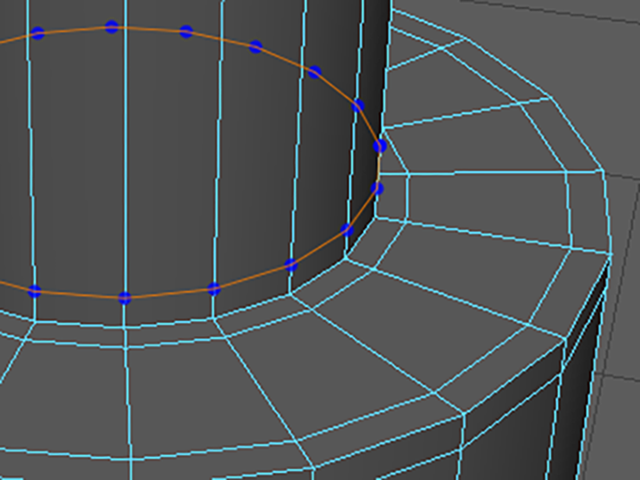

Multi-Cutを使って、エッジループを挿入してください。

MAYA Multi-Cut

Multi-Cutを使って、エッジループを挿入してください。

MAYA Multi-Cut

Multi-Cutを使って、エッジループを挿入してください。

MAYA Multi-Cut

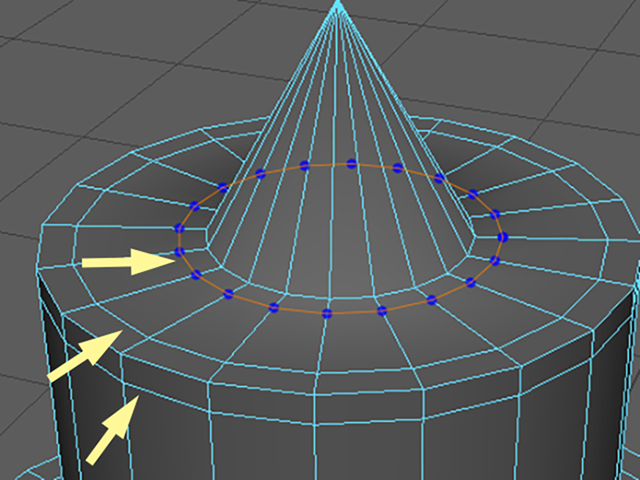

Multi-Cutを使って、もう3ループ分、エッジループを挿入してください。

MAYA Multi-Cut

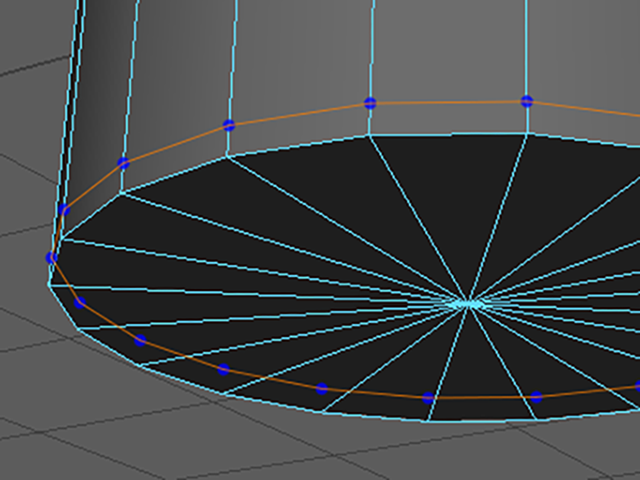

下部にもエッジループを挿入しようと思います。

Multi-Cutを使って、エッジループを挿入してください。

MAYA Multi-Cut

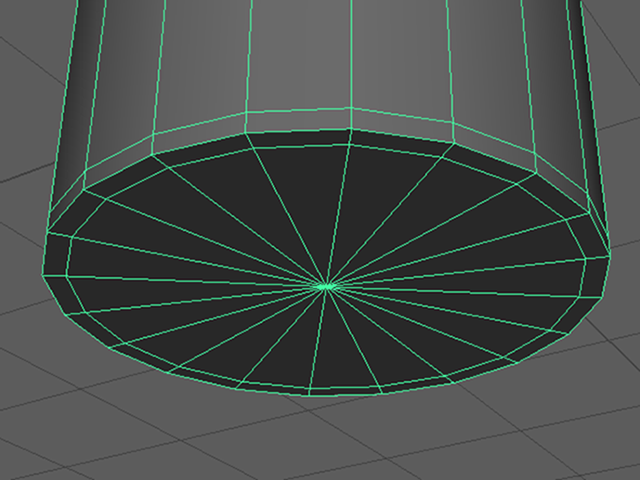

裏底のこの部分にもエッジループを挿入したいのですが、Multi-Cutではできないと思います。

ためしにやってみてください。

なぜ、できないのでしょうか。

3角形ポリゴンが並んでいるところだからです。

エッジループが挿入できるのは、4角形ポリゴンが並んでいるところだけです。

では、どうしたらよいでしょうか。

MAYA Multi-Cut

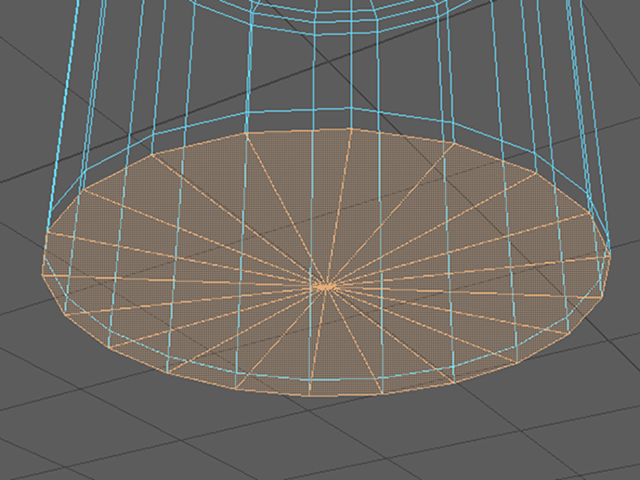

裏底部分のフェースを選択してください。

不必要なところを選択していないか、よく確認してください。

4キーを押して、ワイヤーフレーム表示にしたり、ビューをぐりぐりしてしっかり確認してください。

もし、不必要なところを選択している場合は、Ctrlキーを使って選択解除してください。

MAYA select face

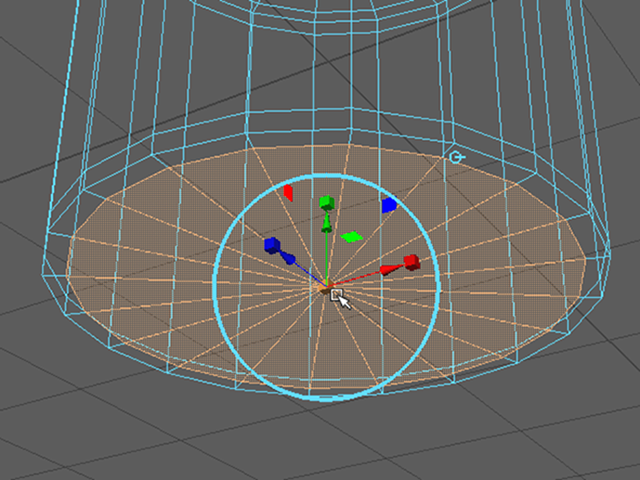

Extrude Faceを実行してください。

押し出さずに縮小してください。

Extrude Faceのマニピュレータで縮小してもいいですし、rキーを押して縮小してもいいです。

MAYA extrude

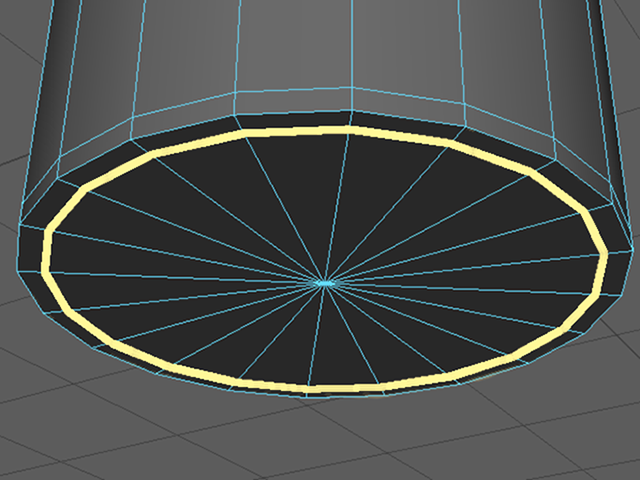

裏底部分のポリゴンを分割することができました。

MAYA renshuu1_5

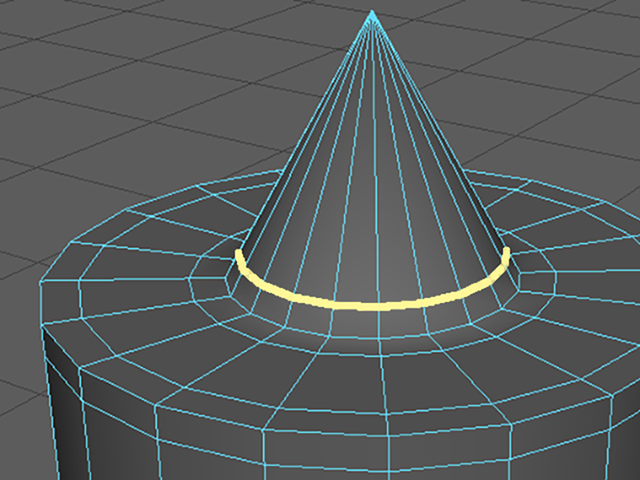

最後に、ここも分割したいのですが、どうしたらよいでしょうか。

この部分も3角形ポリゴンが並んでいるところなので、Multi-Cutでは、エッジループを挿入できないです。

ためしにやってみてください。

では、どうしたらよいでしょうか。

MAYA renshuu1_5

ここは、スパッとスライスしてしまいましょう。

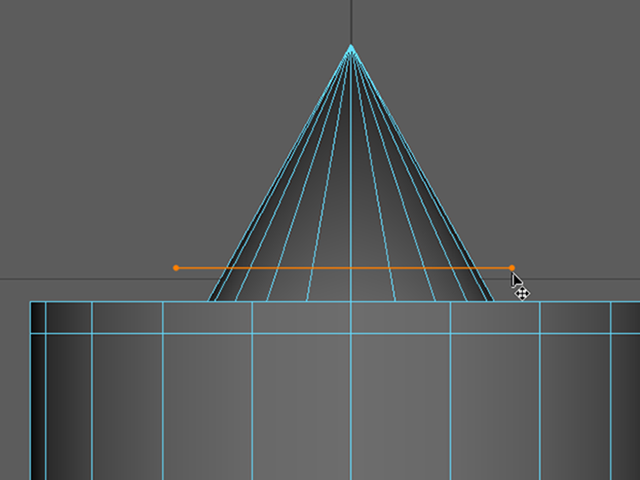

Frontビューにしてください。

Multi-Cutを使って水平にスライスしてください。

Shiftキーを押しながらスライスポイントをLMBでドラッグして、水平にスライスしてください。

赤いライン(スライスプレビューライン)は、後から、LMB、RMBで位置を編集することができます。

MAYA Multi-Cut

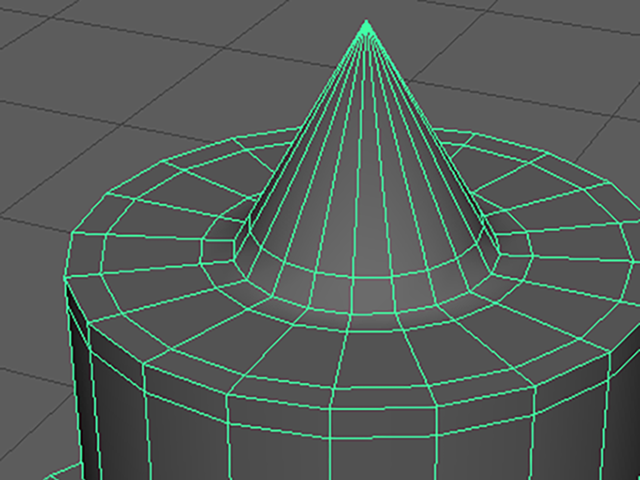

とんがり部分のポリゴンも分割することができました。

どうしてこのような分割をするのかは、今は、気にしないでください。

MAYA renshuu1_5

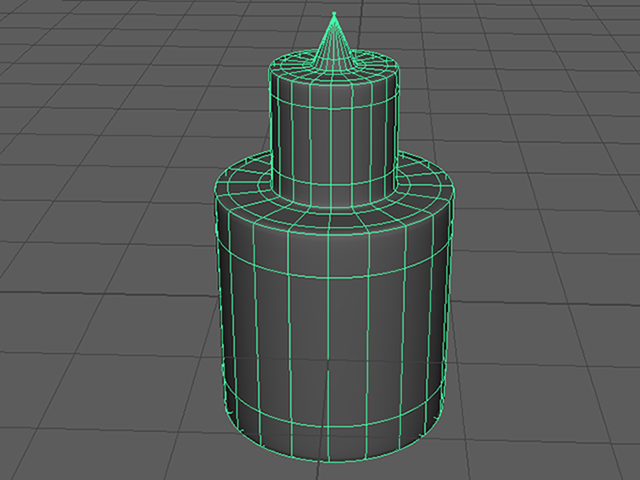

これで完成です。

3キーを押して、確認してください。次の画と違っている場合は、間違っていますよ。

MAYA renshuu1_5

押し出し忘れはありませんか?

任意の名前で保存しておいてください。

あっているか不安な人は、私にチェックを申請してください。

完成した人には、チョコをあげましょう!

今回はここまでです。

よくがんばりました。

お疲れさまでした。

もし、もっとまとめて学習を進めたいという人は、ご相談ください。家庭教師や事務所での研修も受け付けておりますよ。
