では、MAYAの学習を始めましょう!
後で他の人に教えるつもりで学習を進めていくと効果的ですよ。
屋外ライティング(MAYA2016)
前回作成したhorizontStudio_final.mbを使いますよ。
この章は、MAYA2016用です。MAYA2017以降をお使いの場合は、やらなくていいですよ。
今回は、こんな感じまで進めようと思います。
![MAYA Render View MAYA Render View](http://custom-images.strikinglycdn.com/res/hrscywv4p/image/upload/c_limit,fl_lossy,h_9000,w_1200,f_auto,q_auto/1099510/lighting_rendering04_fig15_l1t6sa.bmp)
プロジェクトディレクトリーをセットする
horizontStudio_projectにセットしてください。

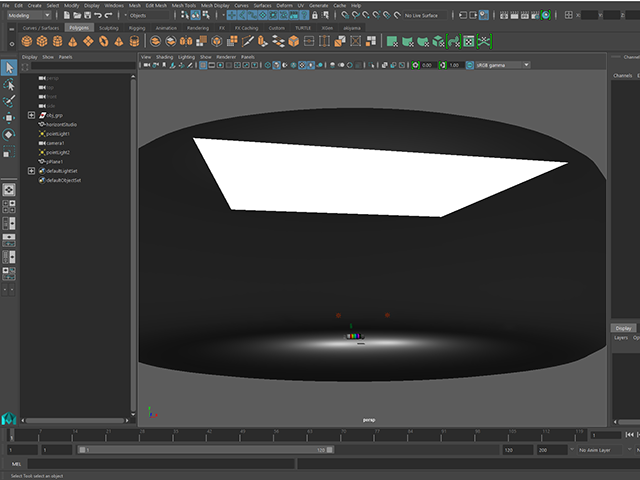

前回作成したhorizontStudio_final.mbを開いてください。
7キーを押して、ライティング表示にしてください。
Outlinerを表示しておいてください。
![MAYA horizontStudio_final.mb MAYA horizontStudio_final.mb](http://custom-images.strikinglycdn.com/res/hrscywv4p/image/upload/c_limit,fl_lossy,h_9000,w_1200,f_auto,q_auto/1099510/lighting_rendering04_fig01_zbr4pm.bmp)
反射板(レフ版)を非表示にする

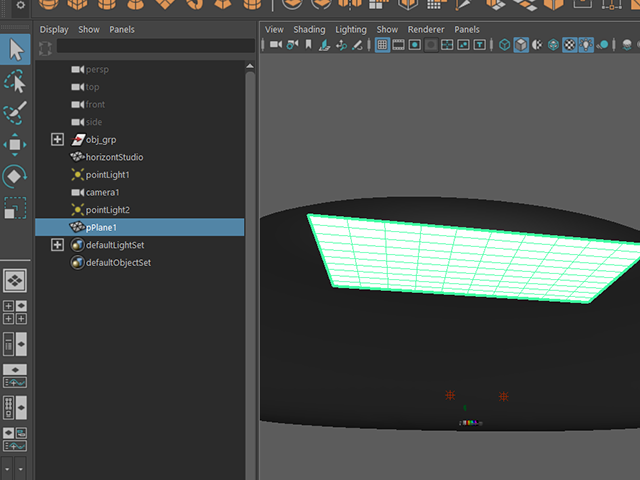

OutlinerでpPlane1を選択してください。Ctrlキー+hキーを押して、非表示にしてください。
![MAYA Select pPlane1 MAYA Select pPlane1](http://custom-images.strikinglycdn.com/res/hrscywv4p/image/upload/c_limit,fl_lossy,h_9000,w_1200,f_auto,q_auto/1099510/lighting_rendering04_fig02_peczpc.bmp)
horizontStudio全体を明るくする
horizontStudioを選択してください。

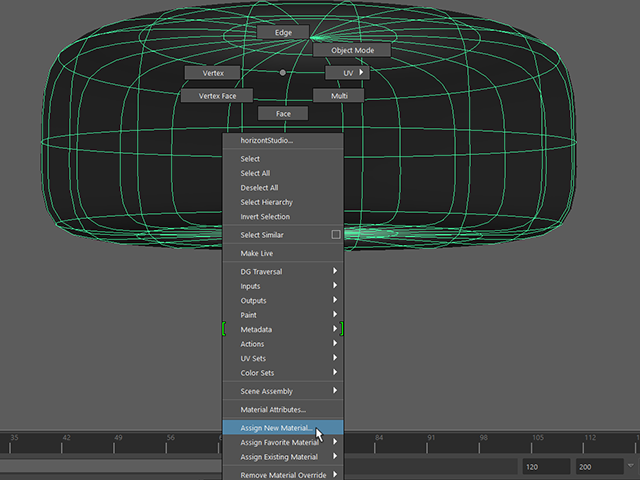

horizontStudio上でRMB(右マウスボタン)を押して、マーキングメニューを表示してください。
Assign New Materialを実行してください。
![MAYA Select horizontStudio MAYA Select horizontStudio](http://custom-images.strikinglycdn.com/res/hrscywv4p/image/upload/c_limit,fl_lossy,h_9000,w_1200,f_auto,q_auto/1099510/lighting_rendering04_fig03_k9olht.bmp)

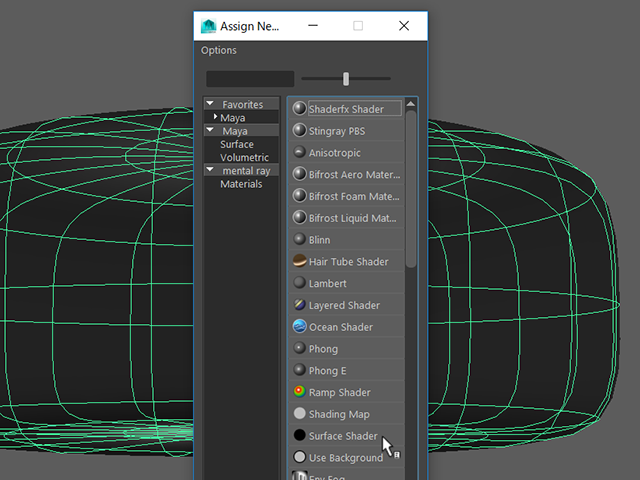

Surface Shaderをアサインしてください。
![MAYA Surface Shader MAYA Surface Shader](http://custom-images.strikinglycdn.com/res/hrscywv4p/image/upload/c_limit,fl_lossy,h_9000,w_1200,f_auto,q_auto/1099510/lighting_rendering04_fig04_iv1jna.bmp)

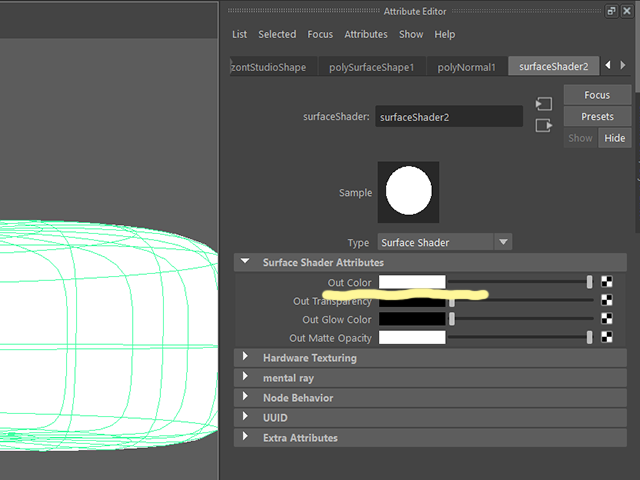

Out Colorを白に設定してください。
![MAYA surfaceShader2 MAYA surfaceShader2](http://custom-images.strikinglycdn.com/res/hrscywv4p/image/upload/c_limit,fl_lossy,h_9000,w_1200,f_auto,q_auto/1099510/lighting_rendering04_fig05_mqgai5.bmp)
この後、地面を作りたいので、horizontStudioを少し下げようと思います。

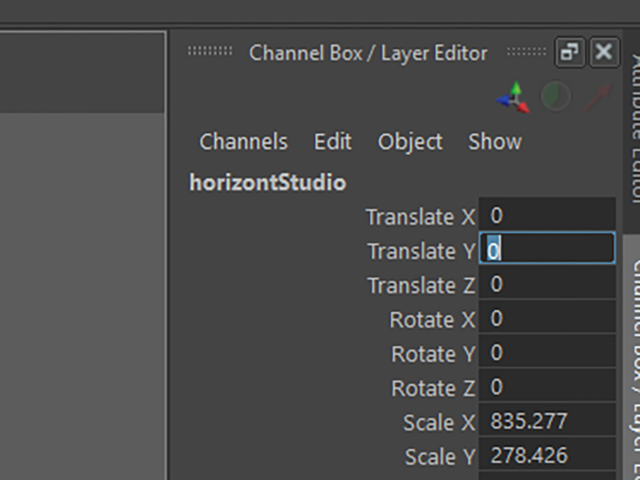

horizontStudioを選択して、CBでTranslate Yを0に設定してください。
Channel BoxとAttribute Editorの表示を切り替えるのは、Ctrlキー+aキーでしたね。
![MAYA Channel Box MAYA Channel Box](http://custom-images.strikinglycdn.com/res/hrscywv4p/image/upload/c_limit,fl_lossy,h_9000,w_1200,f_auto,q_auto/1099510/lighting_rendering04_fig06_weuwhe.bmp)
地面を作成する
ポリゴンのプレーンを作成してください(pPlane2)

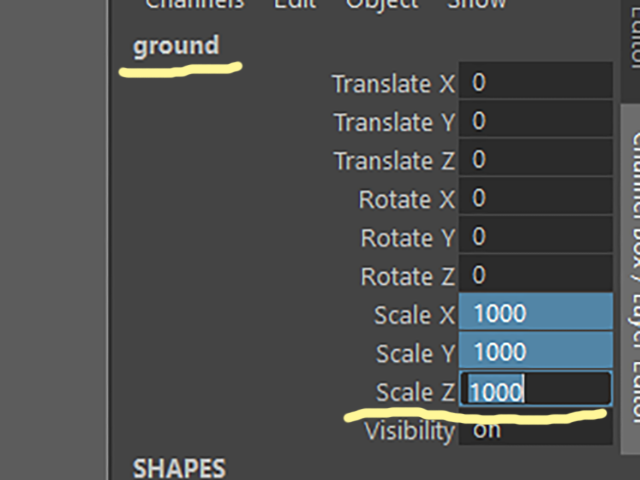

CBでgroundにリネームしてください。
1000倍に拡大してください。
![broken image](http://custom-images.strikinglycdn.com/res/hrscywv4p/image/upload/c_limit,fl_lossy,h_9000,w_1200,f_auto,q_auto/1099510/lighting_rendering04_fig06_2_hphi7e.bmp)

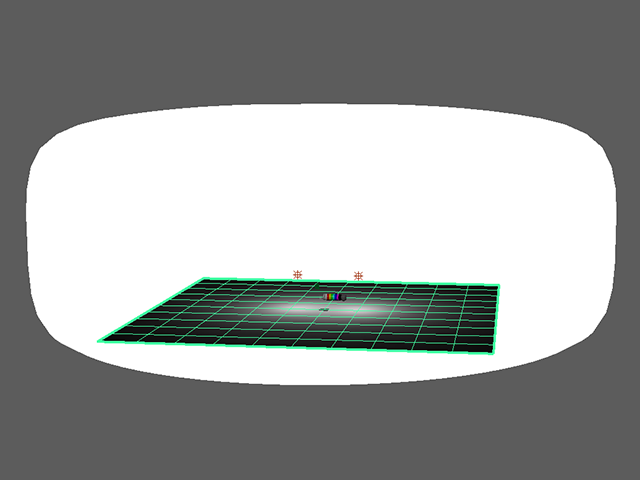

次の画のようになりました。
![MAYA Create pPlane MAYA Create pPlane](http://custom-images.strikinglycdn.com/res/hrscywv4p/image/upload/c_limit,fl_lossy,h_9000,w_1200,f_auto,q_auto/1099510/lighting_rendering04_fig07_v2bolw.bmp)
groundの上でRMB(右マウスボタン)を押して、マーキングメニューを表示してください。
Assign New Materialを実行してください。

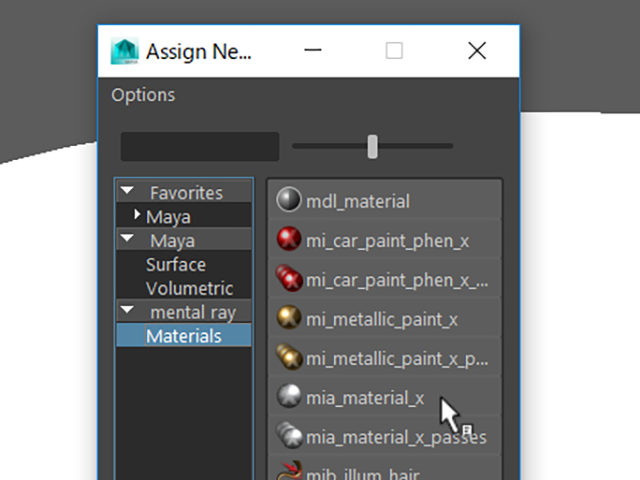

mia_material_xをアサインしてください。
![MAYA mia_material_x MAYA mia_material_x](http://custom-images.strikinglycdn.com/res/hrscywv4p/image/upload/c_limit,fl_lossy,h_9000,w_1200,f_auto,q_auto/1099510/lighting_rendering04_fig08_s1lykz.bmp)

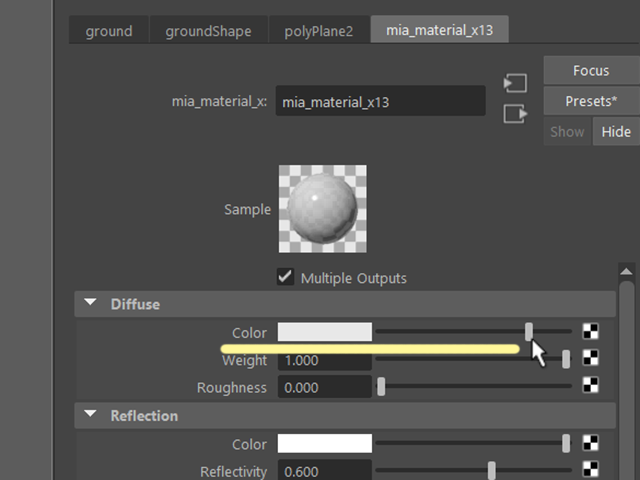

Colorを白よりも少しグレーに設定してください。
現実の世界には、完全に白い色をしたものは、そうそうありません。白い壁や地面などの色を設定する時には、80%くらいの白に設定するようにしてください。そうするとよりリアルになると思います。
![MAYA mia_material_x MAYA mia_material_x](http://custom-images.strikinglycdn.com/res/hrscywv4p/image/upload/c_limit,fl_lossy,h_9000,w_1200,f_auto,q_auto/1099510/lighting_rendering04_fig09_prpync.bmp)
太陽光を作成する
2つのポイントライトは、スタジオライティング用なので、非表示にしようと思います。

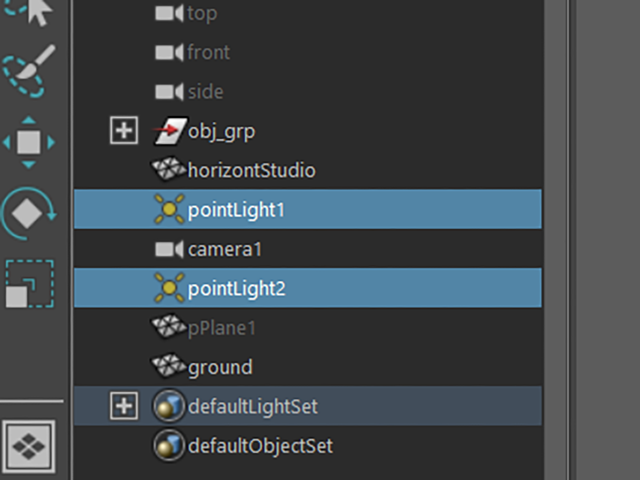

Outlinerで、pointLight1と2を選択してください。Outlinerで複数選択する場合は、Ctrlキーを押しながらクリックしてみてくださいね。
選択したら、Ctrlキー+hキーを押して、非表示にしてください。
![MAYA Select Lights MAYA Select Lights](http://custom-images.strikinglycdn.com/res/hrscywv4p/image/upload/c_limit,fl_lossy,h_9000,w_1200,f_auto,q_auto/1099510/lighting_rendering04_fig10_gcdoyz.bmp)
太陽光のためのライトを作成しようと思います。

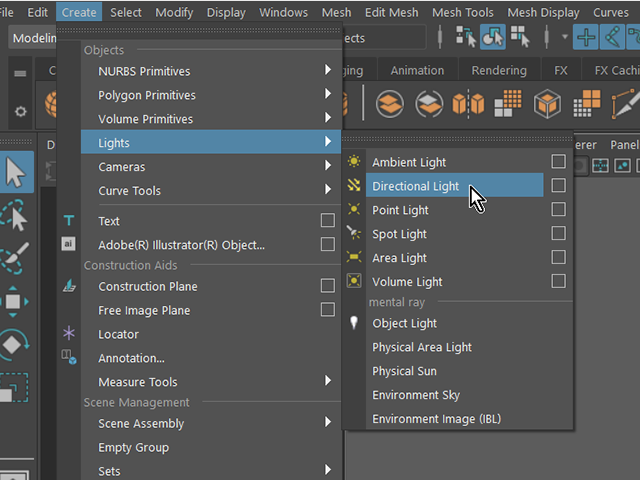

Create→Lights→Directional Lightを実行して、ディレクショナルライトを作成してください(directionalLight1)
![MAYA Create→Lights→Directional Light MAYA Create→Lights→Directional Light](http://custom-images.strikinglycdn.com/res/hrscywv4p/image/upload/c_limit,fl_lossy,h_9000,w_1200,f_auto,q_auto/1099510/lighting_rendering04_fig11_e9sirj.bmp)

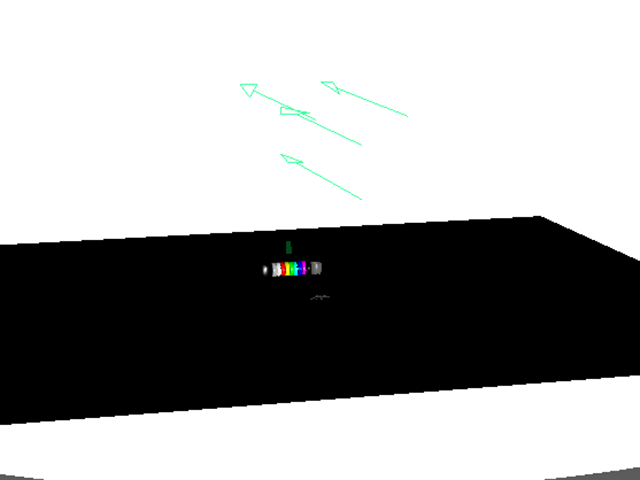

見やすい大きさに拡大して、任意の位置に配置してください。
![MAYA Directional Light MAYA Directional Light](http://custom-images.strikinglycdn.com/res/hrscywv4p/image/upload/c_limit,fl_lossy,h_9000,w_1200,f_auto,q_auto/1099510/lighting_rendering04_fig12_bbvpfj.bmp)
ディレクショナルライトは、太陽光をシミュレーションするライトです。
配置する時には、その向きが重要です。大きさや位置は関係ありません。地面の下に置いてもかまいませんよ。

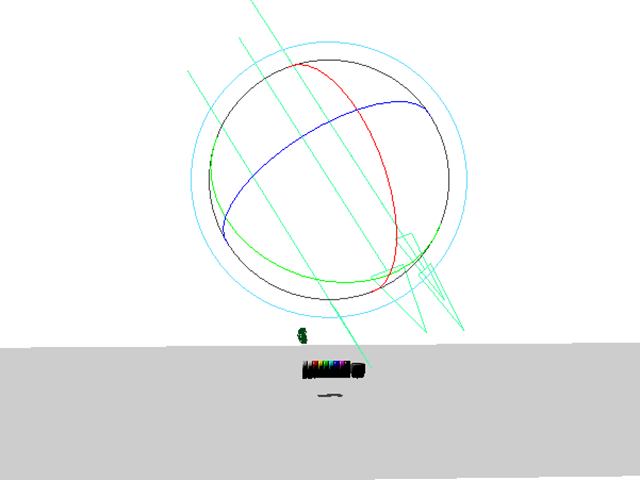

directionalLight1を回転させて太陽光の向きを設定してください。
どの方向に、どのくらいの長さの影を作るのかを考えて決めてくださいね。
オブジェクトの手前に影が落ちるようにするといいかもしれません。
あとから変更してもいいので、あまり神経質にならなくてもいいですよ。
![MAYA Directional Light MAYA Directional Light](http://custom-images.strikinglycdn.com/res/hrscywv4p/image/upload/c_limit,fl_lossy,h_9000,w_1200,f_auto,q_auto/1099510/lighting_rendering04_fig13_e0cd6y.bmp)

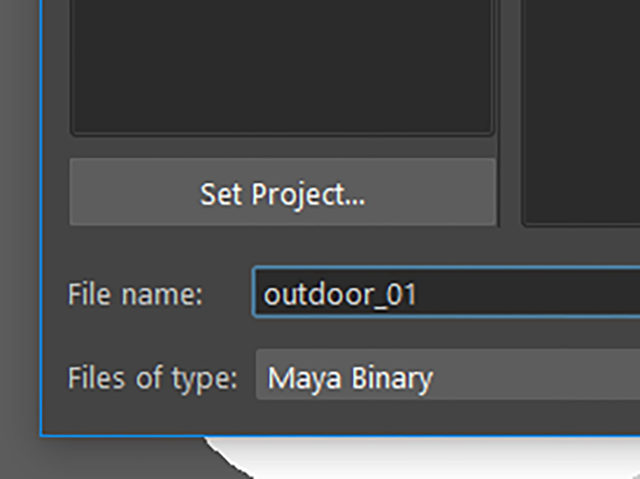

File→Save Scenes Asを実行してください。
outdoor_01.mbというファイルネームで、シーンデータを保存してください。
![broken image](http://custom-images.strikinglycdn.com/res/hrscywv4p/image/upload/c_limit,fl_lossy,h_9000,w_1200,f_auto,q_auto/1099510/lighting_rendering04_fig14_bsj04x.bmp)

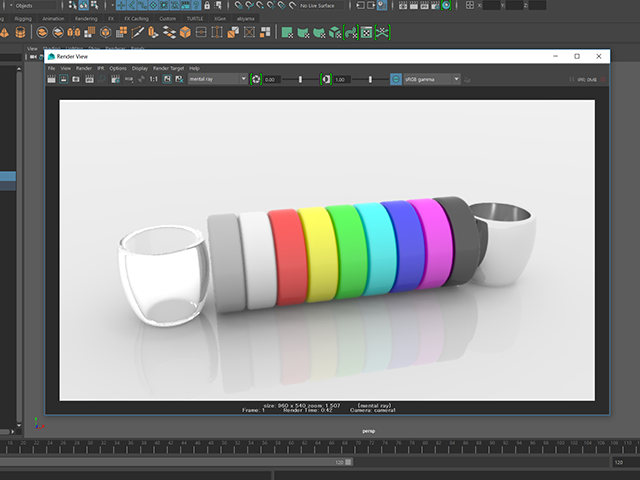

Render Viewを表示して、camera1の視点でレンダリングしてください。
![MAYA Render View MAYA Render View](http://custom-images.strikinglycdn.com/res/hrscywv4p/image/upload/c_limit,fl_lossy,h_9000,w_1200,f_auto,q_auto/1099510/lighting_rendering04_fig15_hxaaup.bmp)
今回は、ここまでです。次回、影の設定をしようと思います。
ライティング・レンダリング⑤(MAYA2016) まとめ
屋外ライティング(MAYA2016)
反射板(レフ版)を非表示にするには
Ctrlキー+hキーを押して、非表示にしてください。
horizontStudio全体を明るくするには
Surface Shaderをアサインして、Out Colorを白に設定してください。
地面を作成するには
ポリゴンのプレーンを配置して、mia_material_xをアサインしてください。
Colorを80%くらいの白に設定してください。
太陽光を作成するには
Create→Lights→Directional Lightを実行して、ディレクショナルライトを作成してください。
ディレクショナルライトは、太陽光をシミュレーションするライトです。
配置する時には、その向きが重要です。大きさや位置は関係ありません。地面の下に置いてもかまいません。
ディレクショナルライトを回転させて太陽光の向きを設定してください。
どの方向に、どのくらいの長さの影を作るのかを考えて決めてください。
この章で学んだことを、他の人に教えることができますか?教えることができるなら大丈夫です。
もし、そうでない場合は、もう一度復習しておいてくださいね。
今回はここまでです。
よくがんばりました。
お疲れさまでした。
